Název: 380V Komunikace s nízkým napětím Distribuce skříně Kapacita: 1500 KVA Rok doručení: 2019 Země/region: Bombaj, Indie Výhody: Přijetí modulárního designu (20mm instalační otvory) a ocelový rám zaměřený na studený, umožňuje rychlou předvýrobu a přesnou sestavu, což výrazně zkrátí dodávací cyklus. Složky s vysokou univerzálností zajišťují stabilitu kvality a podporují vysokofrekvenční a vysoce spolehlivé požadavky na napájení komunikačních zařízení.

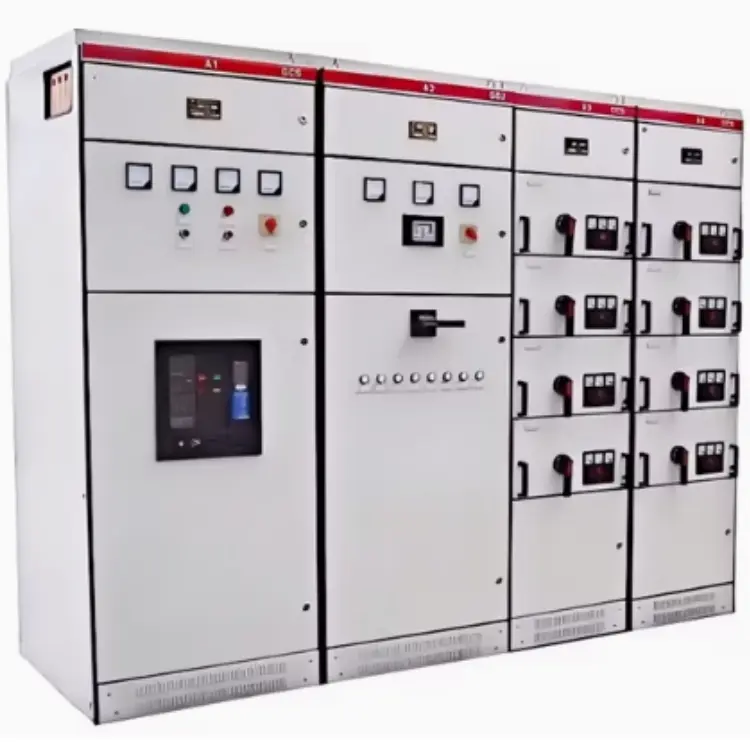

Komunikace s nízkým napětím Distribuce skříně zavedení produktu
Skříň distribuce nízkého napětí AC je zařízení používané pro distribuci energie. Je vhodný pro použití v elektrárnách, rozvodech, továrnách a podnicích, kde je AC frekvence 50 Hz, jmenovité pracovní napětí je 380 V a jmenovitý pracovní proud je až 3150A v systému distribuce energie. Skříň slouží jako zařízení pro převod, distribuci a ovládání elektrické energie pro osvětlení a napájecí zařízení. Skříň distribuce nízkého napětí AC byla navržena s ohledem na bezpečnost, ekonomiku, racionalitu a spolehlivost, která nabízí vysokou lámací kapacitu, vynikající dynamickou stabilitu, flexibilní elektrickou schémata, snadnou montáž, silnou řadu a praktické rysy, nová struktura a vysokou úroveň ochrany. Lze jej použít jako aktualizace pro nízkonapěťové zařízení.
Strukturální charakteristiky
Uzavření kabinetu pro nízkonapěťové distribuce AC přijímá formulář univerzální specifikace. Rám je vyroben z chladivé oceli s 8MF a je místně svařován a sestaven. Části a speciální části rámu jsou dodávány profilem určeným výrobním závodem, což zajišťuje přesnost a kvalitu těla skříně. Komponenty univerzální skříně jsou navrženy podle modulárního principu s instalačními otvory v intervalech modulu 20 mm. Vysoká univerzalita umožňuje továrně dosáhnout předvýroby, což nejen zkracuje výrobní cyklus, ale také zlepšuje efektivitu práce.
Funkce produktu AC nízkopěťové distribuce kabinetu
1. Výchozí bezpečnostní design
Komunikace s nízkým napětím s nízkým napětím 380V používá pro tělo skříňky vysoce pevné ocelové destičky a poskytuje ochranu proti prachu a elektrickým šokem.
Vybaveno inteligentními jističemi a zbytkovými proudovými zařízeními (RCD), která monitorují přetížení, zkratky a uzemňovací chyby v reálném čase, což zajišťuje bezpečnost zařízení i personálu.
2.Modulární flexibilní konfigurace
Modulární struktura umožňuje rychlé rozšíření založené na požadavcích na zatížení, což umožňuje flexibilní přidání nebo odstranění funkčních jednotek, jako je distribuce energie, monitorování a moduly kvality energie.
Standardizovaný návrh rozhraní zajišťuje kompatibilitu s hlavními značkami jističů, relé a komunikačních protokolů, které se přizpůsobují různým potřebám integrace systému.
3. Účinnost rozptylu tepla a antiinterference
Optimalizovaný systém ventilace a rozptylu tepla v skříňce používá nejlépe namontované axiální ventilátory a inteligentní kontrolu teploty, aby zajistil stabilní provoz i při vysokých teplotách a těžkých zatíženích.
Elektromagnetické stínění účinně potlačuje elektromagnetické rušení (EMI) a zajišťuje spolehlivé komunikační signály a energetické systémy.
4. Inteligentní funkce monitorování
Komunikace s nízkým napětím s nízkým napětím 380V integruje moduly dálkového monitorování (volitelné), které podporují monitorování a alarmy v reálném čase pro napětí, proud, výkon a stav poruchy.
Podporuje komunikační protokoly, jako jsou Modbus a RS485, což umožňuje bezproblémovou integraci se systémy správy budov nebo komunikační sítě.
Parametr produktů
Model
Jmenovité napětí (V)
Hodnocený proud (A)
Hodnocení zkratového proudu (KA)
Hodnocení zkratu odolaného proudu (IS) (KA)
Hodnocené vrcholy odolávají proudu (KA)
Úroveň ochrany přílohy
GGD1
380
A: 1000
15
15
30
-
B: 600 (630)
C: 400
GGD2
380
A: 1500 (1600)
30
30
63
IP30
B: 1000
C: -
GGD3
380
A: 3150
50
50
105
-
B: 2500
C: 2000
Rozsah dodávek
Můžeme také poskytnout následující produkty transformátoru: 30-2500 KVA/10KV Laminovaný distribuční transformátor jádra 30-2500 KVA Power Transformer 30-2500 KVA Power Transformer (třífázový výkonový transformátor) 30-2500 KVA/10KV OLEJ-IMERSED TŘIPZED DVOJITÉ VÍCE VÍCE Noncitované distribuční distribuční transformátor regulace napětí 30-2500 KVA/10KV Epoxidová pryskyřice obsazení Transformátoru suchého typu 30-2500 KVA/10KV Třífázová pryskyřice obsazení izolovaného výkonu suchého typu Transformer 30-2500 KVA Epoxidová pryskyřice odlitý transformátor typu suchého typu 30-2500 KVA/10KV Epoxidová pryskyřice obsazení Transformátoru suchého typu 30-2500 KVA Dry-Type Třífázový dvojitý Win-Winding Nevysláný distribuční regulační transformátor regulace napětí 30-2500 KVA/10KV Dry-typ Třífázový dvojitý Windering neexcitovaný distribuční transformátor regulace distribuce napětí 30-2500 KVA Amorfní slitina Transformátoru typu suchého typu 30-3200 KVA Rectifier Transformer 6300-42200 KVA třífázový olej-ponořený výkonový transformátor 800-31500 KVA/35KV OLEJOVÝ OLEJOVÝ POVERNÝ TRANSFORMER 100-1600 KVA Kombinovaný transformátor Komunikace 380V Komunikace s nízkým napětím Předem sestavená rozvodna (evropský styl) atd.
Proces výroby
1. Návrh a ověření
Přizpůsobené výkresy jsou vytvářeny podle požadavků zákazníka, optimalizace rozložení obvodů a návrhu rozptylu tepla pomocí simulačního softwaru.
Ochrana IP, izolace vydrží napětí a testy EMC (elektromagnetická kompatibilita) se provádějí, aby se zajistilo dodržování mezinárodních standardů (např. IEC 61439, GB 7251).
2. Vytvoření materiálů a komponent
K zajištění elektrického výkonu a životnosti jsou vybrány vysoce kvalitní komponenty.
Ocelové a izolační materiály předávají ROH a environmentální certifikace, což zajišťuje bezpečnost a trvanlivost.
3. Sestava a kontrola kvality
Modulární sestavení přísně dodržuje procesní standardy a zajišťuje, aby elektrická vůle a strašidelné vzdálenosti splňovaly bezpečnostní specifikace.
100% testování továrny zahrnuje odolnost proti izolaci, odolat napětí, zvýšení teploty a ověření funkce RCD.
4. Packaging a doručení
K zajištění bezpečné přepravy se používá balení odolné proti nárazu a vlhkosti.
Pokyny pro instalaci na místě jsou poskytovány k rychlému dokončení připojení a ladění systému.
Komunikace s nízkým rozložením napětí použitelné scénáře
Distribuce energie pro komunikační základní stanice a datová centra;
Systémy distribuce energie s nízkým napětím pro inteligentní parky a inteligentní budovy;
Správa energie pro průmyslové rostliny a logistické sklady;
Nouzové napájecí zdroje a zařízení podporující systém UPS.
Osvědčení o certifikaci SGS
o nás
Skupina GNEE:
Global Transformer Supply Chain Integration Expert (2008 - přítomný)
Společnost Gnee Group byla založena ve 2 0 08, prošla patnáct let hluboké pěstování průmyslu a úspěšně se přeměnila z regionálního obchodníka na globálního odborníka na řízení dodavatelského řetězce. Jako průkopník v integraci ocelového průmyslového řetězce vytvořila skupina systém hodnoty plného cyklu, který pokrývá zadávání zakázek na suroviny, koordinaci výroby, optimalizaci logistiky a terminálové služby a stanoví inovativní provozní měřítko v sektoru globálního distribuce transformátoru. V éře Industry 4.0 se skupina GNEE zrychluje směrem k cíli stát se globálním integrátorem průmyslového průmyslu prostřednictvím digitální restrukturalizace a konstrukce zeleného dodavatelského řetězce.
Produkční prostředí
Balení a přeprava
Často kladené otázky
Otázka: Jaké jsou hlavní konkurenční výhody vaší společnosti?
Odpověď: Zkušenosti a měřítko: Od svého založení v roce 2008 se naše společnost zaměřuje na pole transformátoru již 18 let. Dodali jsme přes 50, 000 jednotky vybavení a podávali jsme více než 2, 000 zákazníci po celém světě. R&D a výroba: Tým 200 profesionálů s 20, 000 ㎡ Moderní produkční základna pokrývající tři hlavní místa v Číně: Shijiazhuang, Xingtai a Anyang. To zajišťuje plnou autonomii od surovin po hotové výrobky. Schopnost přizpůsobení: Podporuje návrh transformátorů v rozmezí od 50 kVa do 5000 kVa. Pro zvláštní scénáře, jako je vysoká nadmořská výška nebo extrémní teploty, lze poskytnout přizpůsobená řešení.
Otázka: Jak zajistíte dodací lhůtu a kvalitu?
Odpověď: Záruka dodavatelského řetězce: Využití výhod průmyslových klastrů ve třech továrnách udržujeme dostatečné zásoby surovin, což umožňuje rychlejší reakci na objednávku ve srovnání s průměrem odvětví o 30%. Systém kontroly kvality: Z přesnosti jádrového stohování (± 0. 5 mm) do 200 inspekčních položek před dodáním produktu zajistíme, že každé zařízení vyhovuje mezinárodním standardům, jako jsou CE a IEC.
Otázka: Jaký je doručovací cyklus standardních produktů? Ovlivní vlastní produkty dodání doba?
Odpověď: Standardní produkty: Typický doručovací cyklus je 15-30 pracovní dny (počínaje podpisem smlouvy a přijetím zálohy). Vlastní produkty: Doručovací cykly se mohou rozšířit v závislosti na konkrétních požadavcích, obvykle vyžadující 30-60 pracovní dny. Pokud se jedná o zvláštní materiály, nestandardní návrhy nebo mezinárodní dopravu, bude mezi obě strany sjednán konkrétní čas.
Otázka: Splňují transformátory vaší společnosti mezinárodní standardy?
Odpověď: Certifikace: Předané certifikace včetně IEC 60076 (mezinárodní standard), GB/T 6451 (čínský národní standard), SGS, CE, UL atd. Speciální certifikace: Transformátory nekrystalických slitin splňují standard IEC 61786 (vysoce účinný transformátor); Předem sestavené rozvodny splňují požadavek IEC 62271-200 (předem sestavená rozvodna).
Otázka: Jak vybrat vhodný typ transformátoru?
Odpověď: Energetická účinnost Priorita: Vyberte amorfní slitinu nebo epoxidovou pryskyřici suché transformátory. Scénáře vysokého zatížení: Výhodnější jsou transformátory ponořené olejem. Potřeba komplexního rozdělení: Kontaktní inženýři přizpůsobit předem sestavená řešení rozvodny.
