Měděné vs. hliníkové vinutí pro transformátor suchého typu 1 000 kVA: Vysvětlení klíčových rozdílů

Při výběru a Transformátor suchého typu 1000 kVA, jedním z nejdiskutovanějších témat mezi inženýry a manažery nákupu je výběr navíjecího materiálu: měď vs. hliník. Oba materiály slouží elektrotechnickému průmyslu po celá desetiletí, ale chápou jejich nuanceMěděné vs hliníkové vinutí pro transformátor suchého typu 1000 kVAje zásadní pro vyvážení počáteční investice a dlouhodobé{0}}provozní spolehlivosti.



Jako přední profesionálvýrobce transformátorů suchého typu lité pryskyřiceGNEE se specializuje na výrobu-vysokého výkonuTří{0}}fázové lité pryskyřicové transformátorypřizpůsobené globálním průmyslovým standardům. Díky naší---umělecké továrně a přísné kontrole kvality poskytujeme řešení z mědi i hliníku, která splňují specifické rozpočtové a technické požadavky.





Vinutí je srdcem každéhonapájecí transformátor z lité pryskyřice. U kapacity 1000 kVA ovlivňuje výběr mezi mědí a hliníkem fyzickou velikost, hmotnost a tepelný výkon jednotky. Měď je přirozeně vodivější než hliník, což znamená měděné-vinutítransformátor se suchým jádremmůže být typicky menší než jeho hliníkový protějšek se stejným výkonem.



Moderní inženýrství však tuto propast překlenulo. Dobře navržený-litý vinutý transformátor suchého typupoužití hliníku může fungovat stejně spolehlivě jako měď, pokud se plocha průřezu vodiče vhodně zvětší, aby se kompenzovala nižší vodivost hliníku.



V GNEE zajišťujeme, že bez ohledu na zvolený materiál, našeVnitřní třífázové-transformátorysplňují všechny místní a mezinárodní normy účinnosti.





Primární rozdíl spočívá v elektrickém odporu. Měď má nižší měrný odpor, což se projevuje vyšší účinností u kompaktních konstrukcí. Pro aTransformátor typu Low Loss Dry{0}}, měď je často preferována v-městských prostředích s vysokou hustotou nebo v datových centrech, kde je prostor na prvním místě.



Na druhou stranu má hliník vyšší koeficient tepelné roztažnosti. To znamená, že v atransformátor typu litá pryskyřice, inženýrství vazby pryskyřice-na-kov je zásadní. GNEE využívá pokročilou technologii vakuového lití, aby zajistila, že našetransformátory na suché lité pryskyřicedokáže zvládnout tepelné cykly hliníkových vinutí, aniž by popraskala izolaci, a poskytuje tak stabilitu a dlouhou životnost-suchý distribuční transformátorřešení.





U mnoha projektů záleží na rozpočtu. Hliník je výrazně lehčí a levnější než měď. 1000 kVAtřífázový suchý transformátor typu -s hliníkovým vinutím může být o 20 % až 50 % levnější z hlediska nákladů na suroviny než měděná-jednotka vinutí.



Protože je hliník lehčí, snižuje také celkovou hmotnostdistribuční transformátor z lité pryskyřice, což může snížit náklady na dopravu a zjednodušit instalaci ve-výškových budovách nebo vzdálených lokalitách. Protože jsou však hliníková vinutí objemnější, vnější kryt (skříň) musí být větší, což může vyvážit částečnou úsporu hmotnosti.

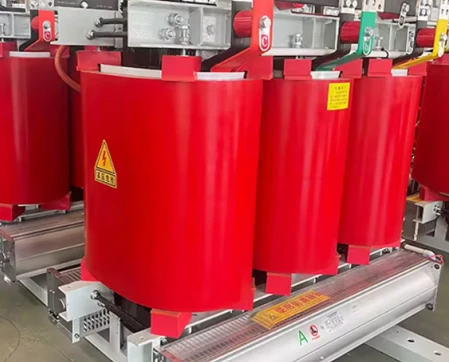

Detailní{0}}podrobnosti cívek z lité pryskyřice a vysoce-kvalitní měděné/hliníkové přípojnice na transformátoru GNEE





Když zdroj od renomovanýchvýrobci suchých transformátorů z lité pryskyřicestejně jako GNEE je životnost zárukou. Měď je obecně odolnější vůči "tečení" (deformace při mechanickém namáhání) a má vynikající odolnost proti korozi. To dělá měděné-ránytřífázové transformátory z lité pryskyřiceideální volba pro drsná prostředí nebo aplikace s častým silným přetěžováním.



Hliníková vinutí vyžadují specifické techniky zakončení-obvykle pomocí bi{1}}kovových konektorů-, aby se zabránilo oxidaci ve spojích.



V GNEE naši technici-vyškolení v továrně používají specializované technologie studeného-svařování a šroubového spoje, aby zajistili, že naše hliníkové-vinutílité cívkové transformátory suchého typunabízejí bezúdržbovou-životnost přesahující 20 let.





Abychom vám pomohli při rozhodování, zde jsou typické parametry pro naši řadu 1000 kVA.

Funkce	Specifikace měděného vinutí	Specifikace hliníkového vinutí
Typ modelu	SCB13/SCB14/SCB18	SCB13/SCB14/SCB18
Jmenovitá kapacita	1000 kVA	1000 kVA
Fáze/frekvence	3-fázové / 50-60Hz	3-fázové / 50-60Hz
Třída izolace	Třída F nebo H	Třída F nebo H
Způsob chlazení	AN (Air Natural) / AF (Air Forced)	AN (Air Natural) / AF (Air Forced)
Ne-ztráta zatížení	Ultra{0}}nízká (splňuje standardy úrovně 1)	Nízká (splňuje standardy úrovně 2)
Relativní hmotnost	100 % (základní hodnota)	Přibližně . 70-85 %
Relativní rozměry	Kompaktní	Mírně větší





GNEE mezi nimi vynikávýrobci suchých transformátorů z lité pryskyřiceprotože upřednostňujeme „celkové náklady na vlastnictví“. Ať už požadujete anízkoztrátový suchý-transformátorpro ekologický-projekt nebo nákladově efektivní{1}}projektsuchý distribuční transformátorpro obchodní komplex náš inženýrský tým zajišťuje:

• Vlastní inženýrství:Strukturu vinutí navrhujeme tak, aby odpovídala vašim specifickým požadavkům na impedanci a ztráty.
• Prémiové materiály:Používáme vysoce-kvalitní epoxidovou pryskyřici a -bezkyslíkatou měď nebo-kvalitní elektrohliník.
• Přísné testování:Každýtřífázový suchý transformátor typu -před opuštěním našeho skladu prochází zkouškou částečného vybití, zkouškou impulsního napětí a zkouškou nárůstu teploty.





V bitvě oMěděné vs hliníkové vinutí pro transformátor suchého typu 1000 kVA, neexistuje žádná „špatná“ volba-pouze volba, která nejlépe odpovídá půdorysu, rozpočtu a cílům efektivity vašeho projektu. Měď nabízí kompaktnost a maximální odolnost, zatímco hliník představuje lehkou a cenově -efektivní alternativu pro moderní rozvody energie.



Jako specializovaný výrobceTřífázový pryskyřičný transformátor-, GNEE je připraveno vám pomoci orientovat se v těchto technických specifikacích, abyste našli perfektní fit. Nenechávejte svou energetickou infrastrukturu náhodě-pracujte s partnerem, který rozumí vědětransformátor suchého typu z lité pryskyřice.

Vyžádejte si cenovou nabídku



Jste připraveni upgradovat svůj napájecí systém?
[Klikněte sem a získejte rychlou cenovou nabídku na naše 1000kVA suché transformátory] nebo kontaktujte náš technický tým ještě dnes a proberte vaše specifické požadavky na vinutí. Nechte GNEE poskytnout spolehlivé energetické řešení, jaké si vaše firma zaslouží!



Jaká je primární role oleje v olejových transformátorech?

Olejové transformátory ponořené do oleje plní dvojí funkci: izolaci a chlazení. Působí jako bariéra, která zabraňuje únikům elektřiny a odvádí generované teplo, čímž zabraňuje přehřátí a potenciálním elektrickým poruchám.



Jak často by se měl provádět test dielektrické pevnosti?

Zkoušky dielektrické pevnosti se obvykle doporučují jednou ročně nebo podle doporučení výrobce, v souladu s provozními podmínkami pro udržení optimálního výkonu transformátoru.



Proč je monitorování hladiny oleje nezbytné pro údržbu transformátoru?

Sledování hladiny oleje je zásadní, protože nízké hladiny oleje mohou vést k přehřívání a snížené izolační schopnosti, čímž se zvyšuje riziko elektrických poruch.



Jaká opatření mohou zabránit tepelnému přetížení transformátorů?

Preventivní opatření proti tepelnému přetížení zahrnují optimalizaci rozložení zátěže, použití pokročilých chladicích technik a nepřetržité monitorování teploty s okamžitými nápravnými opatřeními, když je to nutné.



Jak může termovize pomoci při údržbě transformátoru?

Tepelné zobrazování zachycuje infračervené snímky k identifikaci aktivních bodů, které mohou naznačovat elektrické problémy nebo potenciální selhání součástí, což umožňuje včasný zásah a prevenci větších poruch.
