Transformátor suchého typu pro vodítko

V místech aplikací s úrovněmi napětí 35 kV a nižšími, které sahají hluboko do těžišť nebo mají zvláštní požadavky na požární ochranu, se první volbou pro uživatele staly transformátory -zpomalující hoření a bezúdržbové-suché- transformátory.



Potřebujete-li zakoupit transformátory suchého -typu, můžetekontaktujte HENAN GNEE ELECTRIC CO., LTD.. Daelim má více než 15 let zkušeností s výrobou a prodejem transformátorů. Může poskytnout nejprofesionálnější pomoc pro váš projekt nákupu transformátoru.



Co je to suchý transformátor?

Transformátor suchého typu, známý také jako transformátor typu lité pryskyřicesolidní. To znamená, že nemá žádné rotující části.



Transformátor suchého typu je elektrické zařízení, které převádí napětí bez použití jakékoli kapalné izolace, místo toho se spoléhá na vzduch nebo plyn a pevné izolační materiály, jako je epoxidová pryskyřice pro chlazení a izolaci. Tyto transformátory jsou oblíbené pro svou bezpečnost, ekologické výhody a vhodnost pro vnitřní nebo citlivá místa kvůli nedostatku hořlavých olejů.



Lze jej rozdělit na transformátory suchého -typu se zapouzdřeným vinutím, tj. transformátory suchého -typu s jedním nebo více vinutími zalitými pevnou izolací;

Suché transformátory -typu s -zapouzdřenými vinutími, což znamená, že žádná vinutí nejsou zapouzdřena pevnou izolací Suchých transformátorů -typu.



Protože transformátory suchého -typu se vyznačují jednoduchou konstrukcí, pohodlnou údržbou, dlouhou životností, vysokou spolehlivostí, vysokou retardací hoření atd.



Suché transformátory jako nově vznikající zařízení pro distribuci energie se v posledních letech široce používají v systémech přenosu a distribuce energie na různých místech, jako jsou tovární dílny,-výškové budovy, obchodní centra, letiště, doky, metro a ropné plošiny. Mohou být také integrovány s rozvaděčem a vytvořit tak kompaktní jednotky rozvodny.



K čemu se používá suchý transformátor?

Suché transformátory jsouobvykle se používá ve vnitřních aplikacích, kde nehrozí riziko vystavení jednotky vodě nebo jiným kapalinám. Používají se ale i v lokalitách, kde je vysoké riziko požáru, jako jsou chemické závody nebo ropné rafinerie.



Můžete přetížit transformátor suchého typu?

Podle norem ANSI mohou tyto transformátory vydržet 200 % zátěže podle jmenovitého štítku po dobu jedné-půl hodiny, 150 % zátěže po dobu jedné hodiny a 125 % zátěže po dobu čtyř hodin, pokud konstantní zátěž 50 % předchází a následuje přetížení.



Jaká je účinnost suchého transformátoru?

Suché transformátory v továrně dalim

Hlavní výhody suchých-transformátorů jsou následující:

• Vysoké pracovní napětí, velká kapacita, vysoká izolační síla, silná zkratová{0}}odolnost, ochrana životního prostředí, snadná recyklace a-bezúdržbové;
• Dobrá odolnost proti ohni a plameni, nízké ztráty, vynikající odolnost proti tepelným cyklům a tepelným šokům, bez toxických plynů, zpomalovač hoření a samozhášecí-;
• Nízká provozní hlučnost, nízké ztráty, vysoká účinnost, odolnost proti vlhkosti a provoz v prostředí s vysokou vlhkostí;
• Malá velikost, nízká hmotnost, pohodlná instalace a ladění a může být instalována ve středu nákladu bez speciálního základu;
• Není potřeba samostatná údržba transformátoru a závěsného jádra, což šetří půdu;
• Lze provádět automatické monitorování teploty a ochranu. Díky výše uvedeným výhodám byly transformátory suchého -typu ceněny a přijaty vývojáři a konstrukčními jednotkami.



Jak funguje suchý transformátor?

1) Odsuchý-transformátornepotřebuje chladicí olej, jeho provozní teplota musí být pečlivě sledována a kontrolována, aby byl zajištěn bezpečný a normální provoz transformátoru.

Regulátor teploty se obvykle používá ke sledování a zobrazování teploty železného jádra a vinutí v reálném-čase.

2) Během normálního provozu je transformátor chlazen přirozeným vzduchem, aby byla zachována teplotní rovnováha.

Když teplota překročí určitou mez, spustí se ventilátor, aby provedl nucené chlazení vzduchem, aby byl zajištěn nepřetržitý a bezpečný provoz transformátoru.

3) Regulátor teploty suchého- transformátoru musí mít dva napájecí zdroje a dva napájecí zdroje nesmí být odebírány z transformátoru, který má být chráněn.

Tím je zajištěno, že v případě výpadku jednoho napájecího zdroje bude možné detekovat transformátor nebo uložit monitorovací data, což je pohodlné Hledejte poruchu.

Kromě toho by měl být proud a napětí transformátoru monitorováno v reálném{0}}čase a měla by být vybavena odpovídajícími proudovými a napěťovými ochrannými zařízeními.

Když proud nebo napětí překročí svůj limit, může ochranné zařízení přerušit napájení a vyřadit transformátor z provozu, aby byla zajištěna bezpečnost transformátoru.



Jaké jsou různé typy suchých transformátorů?

Na současném světovém trhu suchých transformátorů -typu transformátorů existují dva typy suchých transformátorů zalévaných do pryskyřice (CRDT), které zastupuje Evropa, a transformátory lakovaného suchého typu (OVD T) zastoupené Spojenými státy.

Viz více:všechny druhy suchých transformátorů



Impregnovaný suchý-transformátor

Impregnovaný suchý-transformátor

Drát impregnovaného suchého-transformátoru je pokryt skelným vláknem a distanční vložka je vytvořena lisováním za tepla s odpovídajícím izolačním materiálem. Většinou se používá ve vodních elektrárnách a výškových-budovech s dobrou požární odolností.

Vzhledem k rozdílnosti máčecího laku se izolace transformátoru dělí na třídy B, F, H a C.

Hlavní a podélná izolace (hlavní izolace je izolace mezi vinutími a vinutími a mezi vinutími a jádry. Podélná izolace se týká izolace mezi různými body a částmi vinutí transformátoru s různými potenciály, zejména včetně závitů a vrstev vinutí a izolačního výkonu mezi segmenty.) Všechny vzduchové kanály jsou se vzduchem jako izolačním médiem.

Takové suché -transformátory jsou více ovlivněny prostředím než pryskyřicové -suché- transformátory a jejich vzhled a hmotnost jsou také větší.

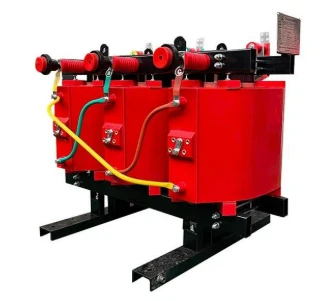

Transformátor suchého typu litá pryskyřice

Transformátor suchého typu litá pryskyřice

Současný trh využívá především vakuumTransformátory suchého typu lité pryskyřice. Přední produkty, které v současnosti představují dnešní transformátory z lité pryskyřice, lze rozdělit do následujících tří kategorií.

První typ, označovaný jako drátový -odlévaný{1}}transformátor, je vysokonapěťový typ odlévání drátěného{2}}válce a nízkonapěťový typ odlévání drátěného-válce (nebo segmentového válce); odlitek není žádný výplňový odlitek.

Druhý typ, označovaný jako fóliový -transformátor pro odlévání vinuté fólie, jeho vysokonapěťový typ je segmentovaný fóliový-odlitek a nízkonapěťový typ vinutí z měděné fólie (nebo hliníkové fólie); odlitek je vyplněn plnivem.

Třetím typem, vysokotlakým, je typ odlévání drátěného-segmentového válce, nízkotlaký typ vinutí z měděné fólie (nebo hliníkové fólie); odlitek není žádný výplňový odlitek.



Co je transformátor typu litá pryskyřice?

Transformátor typu litá pryskyřice

Transformátory z epoxidové lité pryskyřice (dále označované jako suché -transformátory) jsou v současnosti nejpoužívanějšími typy suchých- transformátorů. Dělí se na dva typy: vakuové lití s ​​plnivem a vakuové lití bez plniva.



Obě vinutí bílého sochoru jsou navinuta elektromagnetickým drátem omotaným -třídou F nebo H-, skleněným vláknem nebo fólií-.



Během procesu navíjení používají naplněná vinutí mřížku z epoxidového skla jako hlavní výplňový rámec pro vnitřní a vnější izolaci, mezivrstvu a sekci a vinutí bez výplně používají tkaninu ze skelných vláken, rohož ze skelných vláken nebo netkanou -tkanou látku, která snadno proniká Materiály z anorganických vláken se používají jako výplně.



Po dokončení navíjení se používá speciální vakuové licí zařízení k přimíchání tekuté pryskyřice, vytvrzovacího činidla atd. do vinutí ve vakuovém prostředí, aby po odlití nebyla ve vinutí žádná vzduchová mezera.



Odlévané vinutí je vytvrzeno a tvarováno v peci se speciální křivkou vytvrzovací teploty a nakonec tvoří integrální termosetové vinutí s vynikajícím elektrickým výkonem a vysokou mechanickou pevností.



Transformátor typu z epoxidové pryskyřice se používá hlavně pro rozvodná zařízení se jmenovitou frekvencí 50 Hz a napěťovou úrovní 10 kV.

Jedná se o klíčová zařízení pro přenos a využití elektrické energie mezi elektrizační soustavou a odběrateli a důležitá energetická zařízení v různých oblastech národního hospodářství a národního života.



Transformátor typu litá pryskyřice utěsňuje vysokonapěťový vodič vinutí do termosetové epoxidové pryskyřice odolné proti vysokým -vysokým teplotám-.



Použití vakuového lití eliminuje vzduchovou mezeru uvnitř vysokonapěťového vinutí, zabraňuje vzniku částečného výboje a také možnosti vnějšího prostředí a vlivu na vnitřní vodič vinutí.



Transformátor typu litá pryskyřice má dobré elektrické vlastnosti a mechanickou pevnost. Po vytvrzení může jeho průrazná síla pole dosáhnout 16-22k V/mm a jeho mez kluzu může dosáhnout 130-150MPa.



Proto je transformátor typu Cast Resin široce používán v energetických systémech díky své vysoké spolehlivosti a přizpůsobivosti prostředí.



Z čeho se skládá transformátor typu Cast Resin Dry-?

Transformátor suchého typu- z epoxidové pryskyřice se skládá hlavně z elektromagnetických materiálů, měděných a hliníkových materiálů, izolačních materiálů a materiálů z epoxidové pryskyřice.



Epoxidová pryskyřice jako druh-zpomalující hoření, ohnivzdorný a snadno recyklovatelný materiál značně urychlila vývoj suchých- transformátorů.

Proces odlévání z epoxidové pryskyřice, jako vyspělejší způsob lití vinutí suchého -typu transformátorů, byl široce používán při vývoji suchých- transformátorů.



Odlévací materiál použitý v epoxidovém transformátoru typu Cast Resin Dry{0}}, epoxidová pryskyřice, je polymerní materiál s reaktivní epoxidovou skupinou a molekulovou hmotností stovek až tisíců.



Transformátor litého pryskyřičného suchého-typu má dobré elektrické a mechanické vlastnosti a dobrý lepicí výkon. Má nezastupitelné postavení v odlévání suchých-transformátorů.



Při výrobním procesu tohoto typu suchého transformátoru se bere v úvahu výrobní proces suchého-transformátoru z epoxidové lité pryskyřice a odpovídající proces



Transformátory různých kapacit a jejich požadavky na akustický výkon
Kapacita (kVA)	100	250	500	800	1000	1250	1600	2000	2500	4000
Akustický výkon (dBA)	65	67	70	72	72	74	75	77	78	84



Jaké jsou výhody použití litého pryskyřičného-transformátoru typu?

Odolnost proti nárazu

Vysokonapěťové -vinutí transformátoru Cast Resin Dry-využívá speciální segmentovanou válcovou strukturu, která je vyvinuta na základě běžných segmentovaných válcových vinutí.



Obyčejný segmentový válcový typ přebírá nejen výhody válcových vinutí v odolnosti proti nárazu, ale řeší i rozpor vysokého napětí mezi válcovými vinutími. Jde o relativně ideální strukturu vinutí, která je často označována jako ne-rezonanční typ. Struktura vinutí.



Po dokončení vinutí transformátoru Cast Resin Dry-typu Transformer se zalije čistou pryskyřicí ve vakuu bez plniva, aby se nesnížila tekutost pryskyřice.



A protože je vinutí vyrobeno z drátu, pryskyřice může zcela proniknout vinutím bez ohledu na axiální nebo radiální směr vinutí a uvnitř nejsou žádné bubliny.



Po vysušení a vytvrzení vinutí má pevná izolace složená z pryskyřice a skelného vlákna nejen dobrou odolnost proti nárazu, ale má také malé množství částečného výboje.
