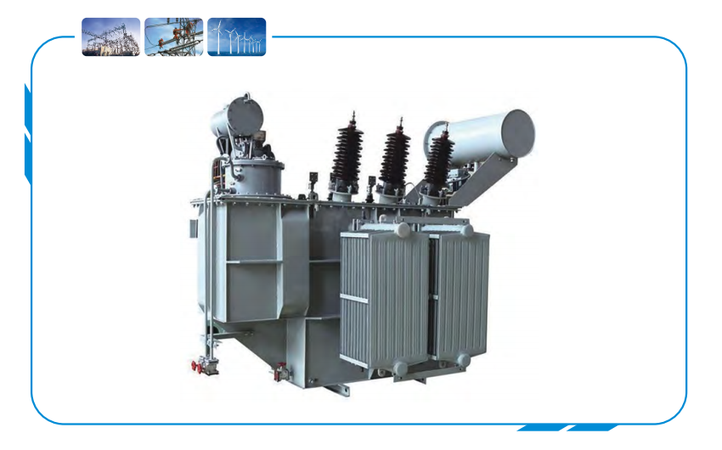

35KV Power Transformer
1. Type: Outdoor
2.Ambient Teplota: max.teMperature: +40 stupeň; Min.Temperature: -30 °
3.Altitude: 1000m(temperature rise shall be corrected when>1000m
4. Relativní vlhkost:<90%(25℃)
5.Instalační místo: bez korozivního plynu a zjevného znečištění
Máte otázky? Obchodní zástupci GNEE jsou nyní k dispozici pro živý chat
Odeslat e-mail:sales@gneeelectric.com
Tel:+8615824687445
Úvod 35 kV Power Transformer
Výkonový transformátor 35 kV, použití postupů specifického pro výpočet a ověření specifické pro společnost, jádro transformátoru, cívky, aktivní část, přední nádrže a další komponenty pro celou škálu optimalizovaného návrhu a ověření, pro zajištění výkonu produktu, technologickým vybavením, pečlivé výběr materiálů a efektivní výroba, lehká hmotnost, lehká ztráta, je to, že je to exceptivní, výkonnost, která je pevně vyvíjena. a účinně snižovat provozní náklady na produkt
Výkonové transformátory 35 kV jsou převážně rozděleny na dva typy:Olej - Ponořené transformátoryaDry - Typ Transformers.
Olej - Ponořené transformátory
- Typ SZ11: Používá se na úrovně napětí 35 kV a níže má vysokou izolační výkon a spolehlivost a běžně se používá při přenosových a distribučních systémech.
- Typ S9: Časný model, který byl postupně nahrazen účinnějšími modely, jako je typ SCB10.
Dry - Typ Transformers
- Typ SCB10: Vhodný pro úrovně napětí 10 kV a níže má výhody včetně odolnosti proti požáru, odolnosti a údržby vlhkosti - volný provoz a často se používá v průmyslových, lékařských a nových energetických oblastech.
- Řada SG: Speciálně navržená pro napětí pod 35 kV, s rozsahem kapacity 30-2500 kVa, je široce používána v systémech distribuce energie a přenosových a transformačních spojeních.
Aplikace
-
Olej - Ponořené transformátory
-
Dry - Typ Transformers
Kapacita a modely
-
Běžné kapacity
-
Výběr modelu
35KV tři - fázová dvojitá vinutí NLTC Power Transformer
|
Hodnoceno kapacita (KVA) |
Kombinace napětí a rozsah odběru |
Vektor skupina |
NO - načíst ztráta (KW) |
Zatížení ztráta (KW) |
NO - načíst proud (%) |
Zkrat impedance (%) |
||
| Hv | rozsah klepání | Lv | ||||||
| 630 | 35 | ±2×2.5% |
3.15 6.3 10.5 |
YD11 | 0.83 | 7.86 | 0.65 | 6.5 |
| 800 | 0.98 | 9.40 | 0.65 | |||||
| 1000 | 1.15 | 11.5 | 0.65 | |||||
| 1250 | 1.40 | 13.9 | 0.55 | |||||
| 1600 | 1.69 | 16.6 | 0.45 | |||||
| 2000 | 2.17 | 18.3 | 0.45 | |||||
| 2500 | 2.56 | 19.6 | 0.45 | |||||
| 3150 | 3.04 | 23.0 | 0.45 | 7.0 | ||||
| 4000 | 3.61 | 27.3 | 0.45 | |||||
| 5000 | 4.32 | 31.3 | 0.45 | |||||
| 6300 | 5.24 | 35.0 | 0.45 | 8.0 | ||||
| 8000 | Y nd 11 | 7.20 | 38.4 | 0.35 | ||||
| 10000 | 8.70 | 45.3 | 0.35 | |||||
| 12500 | 10.0 | 53.8 | 0.30 | |||||
| 16000 | 12.1 | 65.8 | 0.30 | |||||
| 20000 | 14.4 | 79.5 | 0.30 | |||||
| 25000 | 17.0 | 94.0 | 0.25 | 10.0 | ||||
Profil společnosti
Gnee Transformer má silnou výrobní kapacitu a efektivní marketingový tým.
Naše transformátorové výrobky zahrnují 500kV, 400kV, 330 kV, 220 kV a 110 kV Ultra - vysokopěťové transformátory, různé suché- typové transformátory/amorfní transformátory slitiny 35KV a níže, nové energetické transformátory, a prefabrikované výměny, a prefabrikované výměny, a prefabrikované výměny, a prefabrikované výměny, a prefabrikované transformátory a prefabrikované transformátory, a prefabrické transformátory, a prefabrické transformátory a amorfní slitinové transformátory.
Exportní série: Single - fázový transformátor, tři - fázový transformátor, válcový transformátor, izolační transformátor, řídicí transformátor, regulátor napětí a další produkty a různé specifikace transformátorů, přeměňování, přeměňování, přeměnu, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměnu, přeměňování, přeměnu, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, přeměňování, hlavní transformátory, přeměňování, přeměňování, přeměňování, přeměňování. Transformátory, mořské transformátory atd.
GNEE Transformer postupně prošel ISO9001, ISO14001, ISO45001, certifikace systému SA8000. Současně získaly interna distribuce 10 kV a 35KV distribuce úrovně a rozvodny typu krabice Interna - certifikace IEC IEC, certifikace USA UL, německá certifikace EU CEM, certifikaci nizozemské KEMA a certifikaci GOST. Náš prodej produktů pokrývá globální trh, včetně 72 zemí a regionů, jako jsou Spojené státy, Evropa, Kanada, Mexiko atd.
Displej zařízení pro transformátor Workshop
typy transformátoru z gnae
Získejte specifikaci objednávky transformátoru
Transformátor GNEESpecifikace objednávky
|
Při výběru produktů naší společnosti poskytujte prosím následující údaje, které vám lépe slouží. |
||
|
Deník |
||
|
Desmande: |
Telefonemethody: |
Fax: |
|
Project Technical Leader: |
Telefonemethody: |
Poštovní schránka: |
|
Výběr typu transformátoru |
||
|
□ Suchý transformátor {□ Sc (b) Epoxidová pryskyřice □ SC (B) NON - Encapsulad} □ American Box (ZGS) {□ Terminální typ (- Z -) □ Typ sítě Ring (- H -)} □ Evropská změna boxu (YBM) {□ Změna suchého □ Výměna oleje} |
□ olej - Ponořený transformátor {□ plně uzavřený (- m -) □ olej - ložiska polštáře} □ Amorfní transformátor slitiny {□ Suchý amorfní □ Olejový amorfní} □ Speciální transformátor {usměrňovač, pec, moje atd.} |
|
Výběr základních dat transformátoru
|
Země použití: |
|
|
Číslo fáze: |
□ Tři - fáze (s konvenční) □ Monofáza □ Jiné () |
|
Frekvence: |
□ 50Hz (konvenční) □ 60Hz □ Jiné () |
|
Transformátorový olej: |
□#25 (konvenční) □#45 (minimální teplota pod 25 stupňů) |
|
Hodnocená kapacita: |
□ () KVA podmínky použití □ Typ venkovního typu |
|
Nadmořská výška: |
□ Méně než 1000 m (konvenční) □ 1000-2000M □ 3000M 以上 Over |
|
Jmenovité napětí (vysoké napětí) |
□ 6KV □ 10KV □ 20KV □ 35KV □ 66KV □ 110KV □ 220KV □ Ostatní () |
|
Jmenovité napětí (nízký tlak) |
□ 0,4 kV □ 0,66KV □ 10KV □ 10,5 kV □ 35KV □ 其他 Ostatní () |
|
Připojená skupina |
□ dyn11 (konvenční) □ yyn0 □ ynd11 □ li0 (single - fáze) □ jiná () |
|
Impedance(%): |
□ 4% □ 4,5% □ 5,5% □ 6% □ 6,5% □ 7,5% □ 8% □ Ostatní () |
|
Regulační režim napětí |
□ Regulace napětí bez excitace (konvenční) □ na - Regulace napětí (z) |
|
Rozsah regulace napětí |
□ ± 2*2,5% □ ± 5% □ ± 3*2,5% □ Ostatní () |
Výběr příslušenství transformátoru
|
□ Ventilátor □ Řízení teploty {□ Common □ s 485 počítačové rozhraní} □ Suché pouzdro {□ Obyčejný ocelový plech □ Hliníková slitina »Nerezová ocel} □ Úroveň ochrany suchého pouzdra (□ IP20 (konvenční) □ IP ()} □ Požadavky na výšku suchého pouzdra {□ Žádné □ Požadavky[ ]} □ Vytvářel režim suché proměnné skořepiny {□ Up - a - Out □ UP - a - Down □ Down - in/Down - Out □ Down - in/Up {{7} {{7} - {{7} - □ Down - In/ Down - Out □ Down - in/ Side - Out [□ Left □ Right - Out]} |
|
Poznámka: 1. (Požadavky na změnu suché změny S 100KVA Transformer nezahrnuje ventilátory, jako jsou fanoušci, musí být účtovány 2. (výměny oleje<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Další speciální požadavky (níže se použijí další poplatky)
|
Suchý transformátor |
□ Shell a spodní deska {□ Obyčejná □ Plně uzavřená} □ Travel Switch □ Magnetic LO □ Transformátor nulové sekvence □ Měď do nízkopěťového skříně □ Ochranná síť □ Osvětlení □ 100KVA nebo méně ventilátor □ Absorzátor šoku |
|
Olej - ponořený transformátor |
□ č. 45 Olej pro non - nízkoteplotní oblasti □ Určená značka na - □ 400KVA a pod nízkým napěťovým vývodem OABC s terminály zapojení □ 630KVA nebo níže vyžaduje kontrolu teploty □ 800 KVA nebo pod nízkým napěťovým výstupním fází 0 vyžaduje svorky zapojení □ 630KVA a níže musí být vybaveno plynovým relé |
