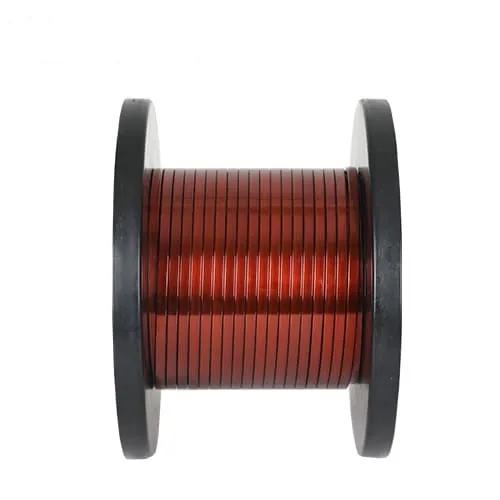

Smaltovaný měděný drát
Smaltovaný hliníkový drát (mm): kolo 0.2-8,0 plochý A1-10, B3-16
Vláknitý skleněný drát (mm): kolo 1-7 plochý A1-10, B3-35
Drát zakrytý papír (mm): kolo 2-7 plochý A1-10, B3-35
ECCA Wire (MM): kolo 0,19-4.0
Máte otázky? Obchodní zástupci GNEE jsou nyní k dispozici pro živý chat
Odeslat e-mail:sales@gneeelectric.com
Tel:+8615824687445
3 typy smaltovaného měděného drátu z Gnee
1.Enamelený měděný drát SQAURE
Smaltovaný čtvercový měděný drát je typ elektrického vodiče, který kombinuje vynikající elektrickou vodivost mědi s čtvercovým nebo obdélníkovým křížem - sekční tvar a smaltovací izolační povlak.
Technické speficace měděného čtvercového magnetu
| Jméno | Smaltovaný obdélníkový měděný drát |
| Dirigent | Měď |
| Dimenze | Tloušťka (a)/šířka (b): 0,45-6 mm |
| Tepelná třída | 120 (třída E), 180 (třída H), 200 (třída C), 220 (třída C+), 240 (třída HC) |
| Tloušťka izolace: | G1, G2 nebo Single Build, těžká stavba |
| Norma | IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47} |
| Osvědčení | Ul |
| Balení | 30kg - 150 kg spool z vrchního dřeva (250*400/250*500/250*600/250*730) |
Aplikace smaltovaného měděného drátu:
GNEE poskytuje průmysl - Vedoucí smaltovaný hliníkový drát pro mnoho průmyslových aplikací, včetně: transformátoru, reaktoru, automobilového průmyslu, elektrických zařízení, motorů, generátorů atd.
2.ENAMELOVANÝ Plochý měděný drát
Smaltovaný plochý měděný drát je typ elektrického vodiče používaného v různých aplikacích, včetně výroby cívek, transformátorů, motorů a dalších elektrických složek.
Smaltované kulaté technické specifikace měděného vodiče
| Jméno | Smaltovaný obdélníkový měděný drát |
| Dirigent | Měď |
| Dimenze | Tloušťka (A): 0,3-10,0 mm; Šířka (b): 1,0-22 mm |
| Tepelná třída | 120 (třída E), 180 (třída H), 200 (třída C), 220 (třída C+), 240 (třída HC) |
| Tloušťka izolace: | G1, G2 nebo Single Build, těžká stavba |
| Norma | IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47} |
| Osvědčení | Ul |
| Balení | 30kg - 150 kg spool z vrchního dřeva (250*400/250*500/250*600/250*730) |
Aplikace smaltovaného měděného drátu:
GNEE poskytuje průmysl - Vedoucí smaltovaný hliníkový drát pro mnoho průmyslových aplikací, včetně: transformátoru, reaktoru, automobilového průmyslu, elektrických zařízení, motorů, generátorů atd.
Smaltovaný obdélníkový měděný drát
| Série produktů | Kategorie | Izolační vrstva | Tepelná úroveň | Certifikace UL | Rozměry (mm) | Norma |
| Polyesterimid | Uew (Qab) | Polyuretan | 130(B) 155(F) 180(H) | E151343 | 0,1-1,5 mm² | Standard zákazníka |
| Polyuretan | EIW (qzyb) | Polyesterimid | 180(H) | \ | 0,1-50 mm² | IEC60317-28 |
| Polyamidiimid | AIW (QXYB) | Polyamidiimid | 220(R) | \ | 0,1-50 mm² | IEC60317-58 |
| Polyester | Qzb | Polyester | 130(B) 155(F) 180(H) | \ | 0,1-50 mm² |
130: standard zákazníka 155: IEC 60317-16 180 Standard zákazníka |
| Polyamidiimid přeplněný polyesterem/polyesterimidem | EI/AIW (Q (zy/xy) b) | Polyesterimid/ polyamidiimid | 200(N) 220(R) | \ | 0,1-50 mm² | IEC60317-29 |
| Polyimid | Qy | Polyimid | 240(R) | \ | 1-50 mm² | IEC60317-47 |
3.ENAMELED ROUND CODPER DIT
Smaltovaný kulatý měděný drát je jedním ze smaltovaného měděného drátu široce používaného pro domácí spotřebiče a elektrické zařízení.
Průměr vodiče: 0,016 ~ 7 mm
Smalt je obvykle polymerní film, který poskytuje tvrdou kontinuální vrstvu izolace. Pryskyřice používané při vývoji smaltů jsou navrženy s ohledem na vlastnosti drátu, jako je odolnost proti otěru, pájetelnost a tepelné hodnocení. Smaltované dráty jsou navrženy tak, aby splňovaly teploty teploty od 105 do 240 stupňů, které zaručují životnost při jmenovité teplotě po dobu 20 000 hodin.
Smaltované kulaté hlavní technické parametry
| Jméno | Smaltovaný kulatý měděný drát |
| Dirigent | Měď |
| Dimenze | Tloušťka (A): 0,016-7 mm |
| Tepelná třída | 120 (třída E), 180 (třída H), 200 (třída C), 220 (třída C+), 240 (třída HC) |
| Tloušťka izolace: | G1, G2 nebo Single Build, těžká stavba |
| Norma | IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47} |
| Osvědčení | Ul |
| Balení | 30kg - 150 kg spool z vrchního dřeva (250*400/250*500/250*600/250*730) |
Aplikace
Používá se pro transformátory, induktory, motory, generátory, transformátor suchého typu, odlité pryskyřice transformátory
Smaltovaný kulatý měděný drát
| Série produktů | Kategorie | Izolační vrstva | Tepelná úroveň | Certifikace UL |
Rozměry (mm) |
Norma |
| Polyesterimid/polyamidiimid | Ei/aiw | Polyesterimid/polyamidiimid | 200(N) 220(R) | E151343 | 0.200~3.000 | IEC 60317-13 |
| Ei/aiw - il | Polyesterimid/polyamidiimid/vlastní mazivo | 200(N) | E151343 | 0.200~3.000 | IEC 60317-13 | |
| Polyesterimid | Eiw | Polyesterimid | 180(H) | E151343 | 0.050~3.000 | IEC 60317-8 |
| Eiws | Vložený polyesterimid | 180(H) | --------- | 0.050~3.000 | IEC 60317-23 | |
| Eiw - y | Polyesterimid/polyamid | 180(H) | E151343 | 0.200~3.000 | IEC 60317-22 | |
| EI/SB | Polyesterimidová/vazba | 180(H) | E151343 | 0.200~0.500 | IEC 60317-37 | |
| EI/SBS | Vrstvá polyesterimid/lepení vrstvy | 180(H) | E151343 | 0.200~0.500 | IEC 60317-36 | |
| EI/AI/SB | Polyesterimid/polyamidiimidová/vazba | 200(N) | E151343 | 0.200~0.500 | IEC 60317-38 | |
| 聚氨酯 Polyuretan | Uew | Polyuretan | 130(B) 155(F) | E151343 | 0.050-1.800 | IEC 60317-4 IEC 60317-20 |
| Uew - e | Polyuretan/polyamid | 155(F) | E151343 | 0.050-1.000 | IEC 60317-21 | |
| Uew - y | Polyuretan/polyamid | 130(B) | E151343 | 0.050-1.000 | IEC 60317-19 | |
| Uew/n | Polyuretan/nylon | 155(F) | ---------- | 0.050-1.000 | IEC 60317-21 | |
| Ue/sb | Polyurethanová/vazba | 155(F) 180(H) | E151343 | 0.200-0.500 | IEC 60317-35 | |
| Polyester | Lavice | Polyester | 130(B) 155(F) | E151343 | 0.200-3.000 | IEC60317-3/IEC 60317-34 |
| Pew/n | Polyester/nylon | 155(F) | E151343 | 0.150-1.000 | Přizpůsobené | |
| Drát zakrytý drát odolný vůči koroně | Qp | Polyesterimid/polyamidiimid | 200(N) | ---------- | 0.200-2.000 | Přizpůsobené |
Smaltované balení měděného drátu:
Překližka dřevěná cívka/cívka, cívka/cívka Společné specifikace: 250*400; 250*500; 250*600, jedna cívka/váha válce 30 ~ 150 kgs
Vnější balení: Paleta nebo překližka, vhodná pro dopravu po moři
Charakteristika smaltovaného měděného vodiče
- Dobrá odolnost proti teplu a vysoká odolnost proti rozpouštědlu
- Dobrá odolnost proti korozi, dobrá odolnost proti oděru, vynikající flexibilita a adheze
- Dobrá vodivost a hladký povrch zpracovaný pokročilým extrézním zařízením.
- Izolační lak: Entas, Alakta a Dupont
- Inteligentní na - Monitorovací zařízení
- Auto - Změnit Zaměstnané zařízení/cívky
