Výkonové transformátory: Použití, klasifikace a interpretace modelu

Výkonové transformátoryjsoustatické měniče elektrické energiekteré přenášejí elektrickou energii beze změny její frekvence. Jako jedno z nejkritičtějších a nejrozšířenějších zařízení v energetických systémech je celkový instalovaný výkon transformátorů více než 9krát vyšší než u generátorů. Hrají nezastupitelnou roli při přeměně napětí, přenosu energie, distribuci a napájení pro koncového-uživatele a jsou základní zárukou bezpečného, ​​stabilního a efektivního provozu globální energetické sítě.



Ve společnosti GNEE ELECTRIC se specializujeme na výrobu-výkonných výkonových transformátorů přizpůsobených různým globálním požadavkům na rozvodnou síť, od velkých-projektů přenosu energie až po průmyslové a komerční distribuční systémy.



Tato příručka podrobně vysvětlí použití, klasifikaci a interpretaci modelů výkonových transformátorů a pomůže vám vybrat nejvhodnější řešení transformátorů pro vaše projekty.





Převod napětí pro efektivní přenos energie

Podle vzorce přenosu výkonu P=UI platí, že při přenosu stejného výkonu platí, že čím vyšší napětí, tím menší proud. Tento princip přímo snižuje výkonové ztráty vedení a umožňuje menší průřezy vodičů-, což snižuje náklady na kovový materiál u přenosových vedení.



• Zvyšte-transformátory: Generátory mohou vydávat pouze nízké napětí (obvykle pod 20 kV) kvůli výrobním omezením. Zvýšené-transformátory zvyšují napětí na ultra-vysokou úroveň (35 kV, 66 kV, 110 kV, 220 kV, 330 kV, 500 kV atd.) pro přenos energie na velké vzdálenosti do vzdálených center zátěže.
• Snižovací transformátory-: Na straně uživatele snižují -transformátory vysoké přenosové napětí na bezpečnou a použitelnou úroveň (např. 10 kV, 0,4 kV) pro průmyslová, obchodní a obytná elektrická zařízení. Snižovací transformátory koncové rozvodny-se také nazývají distribuční transformátory.



Vysoce{0}}účinný přenos energie

Výkonové transformátory mají extrémně vysokou účinnost přenosu:

• Malé a střední-transformátory: Účinnost větší nebo rovna 95 %
• Velkokapacitní{0}}výkonové transformátory: Účinnost až 98 % nebo vyšší Přestože během provozu dochází k malým aktivním ztrátám, jsou zanedbatelné ve srovnání s obrovskými úsporami energie, které přináší vysokonapěťový přenos, díky čemuž jsou transformátory nákladově-nejefektivnějším zařízením v energetických systémech.



Regulace napětí a stabilita energetického systému

• Transformátory s-zatížením nebo bez{1}}přepínače odboček{2}}dokážou upravit výstupní napětí v reálném čase, kompenzovat kolísání napětí způsobené změnami zátěže, zajistit stabilní dodávku energie pro koncové uživatele a udržovat bezpečný provoz elektrické sítě.





Výkonové transformátory lze klasifikovat podle různých rozměrů, aby vyhovovaly různým aplikačním scénářům. Níže je uveden standardní klasifikační systém široce používaný v průmyslu:



Klasifikace podle funkce

Typ	Základní funkce	Typická aplikace
Vylepšete-Transformer	Zvyšte nízké napětí generátoru na vysoké přenosové napětí	Zásuvka elektrárny, rozvodna pro přenos energie
Spusťte aplikaci Transformer-	Snižte vysoké přenosové napětí na použitelné napětí	Tovární rozvodna, koncová rozvodna (distribuční transformátor)



Klasifikace podle kapacitních řad

Běžně se používají dvě mezinárodní standardní řady kapacit:

• Řada R8 (starší): Kapacita se zvýší ~1,33krát, např. 100 kVA, 135 kVA, 180 kVA, 240 kVA, 320 kVA, 420 kVA, 560 kVA, 750 kVA, 1 000 kVA (postupně vyřazeno)
• Řada R10 (doporučeno IEC, nový standard): Kapacita se zvýší ~1,26krát, s hustšími úrovněmi pro flexibilní výběr, např. 100kVA, 125kVA, 160kVA, 200kVA, 250kVA, 315kVA, 400kVA, 500kVA, 630kVA, 800kVA celostátní standard jako nový v Číně, široce používaný 1 globálně)



Klasifikace podle čísla fáze

• Jednofázový-transformátor: Používá se pro scénáře malého-kapacitního, jednofázového napájení-nebo speciálních vysokonapěťových{2}}přenosových systémů
• Třífázový -transformátor: Běžná volba pro tovární rozvodny a elektrické sítě, vhodná pro tří{0}}fázové napájecí systémy, s vysokou účinností a kompaktní konstrukcí



Klasifikace metodou regulace napětí

• Bez{0}}zatížení (vypnuto-okruhu) přepínač odboček: Napětí upravujte pouze tehdy, když je transformátor-odpojený od napětí, nízké náklady, široce používané ve většině továrních rozvoden
• Při-načtení přepínače odboček: Upravte napětí bez přerušení napájení, vhodné pro scénáře s přísnými požadavky na stabilitu napětí (např. velké průmyslové parky, důležité rozvodné sítě)



Klasifikace podle struktury vinutí

• Autotransformátor s jedním vinutím: Vysoká účinnost, malá velikost, používá se pro konverzi napětí s malým poměrem napětí (např. 220 kV/110 kV)
• Dvouvinutý-transformátor: Nejběžnější typ s primárním a sekundárním vinutím zcela izolovaným, široce používaný v továrních rozvodnách
• Tře-vinutí transformátoru: Tři vinutí pro tři různé úrovně napětí, používané v rozvodnách spojujících více úrovní napětí



Klasifikace podle způsobu izolace a chlazení

Typ	Podtyp	Základní vlastnosti	Typická aplikace
Olejový-transformátor	Olejová-samočinně{1}}chlazená (ONAN)	Nízká cena, spolehlivá izolace, nejpoužívanější	Většina továrních rozvoden, distribuční sítě
	Olejem-ponořeným vzduchem-chlazeným (ONAF/OFAN)	Vylepšené chlazení pro vysokokapacitní-transformátory	Velké výkonové transformátory
	Olejem-ponořené vodou-chlazené (OFWF)	Vysoká účinnost chlazení pro mimořádně-velkou kapacitu	Hlavní transformátory elektrárny
	Chlazení nuceného oběhu oleje	Mimořádně-vysoká chladicí kapacita pro velké transformátory	Projekty přenosu energie UHV
Suchý-transformátor	Litá pryskyřice / vakuově impregnovaná	Bez oleje, ohnivzdorné,-nevýbušné, šetrné k životnímu prostředí	Městské komerční budovy, vnitřní rozvodny, těžba
Plyn-plněný transformátor (SF6).	Plynová izolace SF6	Kompaktní, bezúdržbové-, vhodné do drsného prostředí	Městské kompaktní rozvodny, speciální průmyslové areály



Klasifikace podle materiálu vinutí vodiče

• Hliníkový vinutý transformátor: Nízká cena, nízká hmotnost, tradiční volba pro tovární rozvodny
• Měděný vinutý transformátor: Nižší ztráty, vyšší účinnost, delší životnost, stále častěji se používá ve vysoce{0}}výkonných a energeticky úsporných projektech{1}}







Model transformátoru je standardizovaný kód, který plně odráží parametry, strukturu a výkon produktu. Pochopení modelu je základem správného výběru a nákupu.

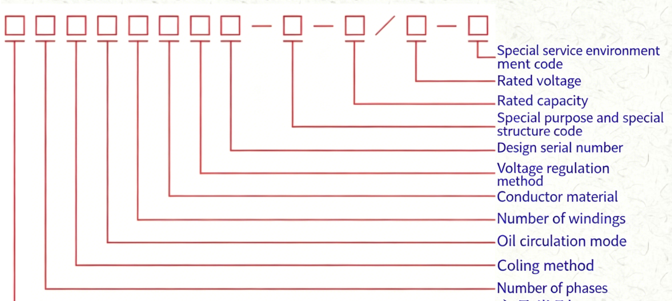

Schéma struktury modelu





Podrobné vysvětlení každého kódu



1. Kód kategorie produktu

O: Autotransformátor (generální výkonové transformátory nejsou označeny)

H: Transformátor elektrické obloukové pece

C: Transformátor indukční pece

Z: Usměrňovací transformátor

K: Důlní transformátor

Y: Zkušební transformátor



2. Kód fáze

D: Jednofázový-transformátor

S: Třífázový-transformátor (nejběžnější)



3. Kód metody chlazení

F: Chlazení vzduchem-

W: Chlazení vodou-

Poznámka: Olejové-samočinně ponořené-chlazené vzduchem a vzduchem-chlazené nejsou označeny



4. Kód metody oběhu oleje

N: Přirozená cirkulace (neoznačeno u běžných typů)

O: Nucený řízený oběh

P: Nucený oběh



5. Číselný kód vinutí

S: Tři-vinutí

Poznámka: Dvojité-vinutí není označeno (nejběžnější)



6. Kód materiálu vodiče

L: Hliníkové vinutí

Poznámka: Měděné vinutí není označeno



7. Kód metody regulace napětí

Z: On-regulace zátěžového napětí

Poznámka: Ne-regulace zátěžového napětí není označena



8. Úroveň výkonu (sériové číslo návrhu)



Kód úrovně výkonu	Úroveň napětí (kV)	Parametry výkonu - Žádná-ztráta zatížení	Parametry výkonu - Ztráta zatížení
7	6, 10	Vyhovuje GB/T 6451 Group II	Vyhovuje GB/T 6451
	Větší nebo rovno 35	Vyhovuje GB/T 6451	Vyhovuje GB/T 6451
8	6, 10	Vyhovuje GB/T 6451 skupině I	Vyhovuje GB/T 6451
	Větší nebo rovno 35	O 10 % nižší než průměr GB/T 6451 skupiny I	Vyhovuje GB/T 6451
9	6, 10	Distribuční transformátory odpovídají třídě A2	O 10 % nižší než průměr GB/T 6451
	Větší nebo rovno 35	O 20 % nižší než průměr GB/T 6451 skupiny I	O 10 % nižší než průměr GB/T 6451
10	6, 10	O 20 % nižší než průměr GB/T 6451 skupiny I	O 10 % nižší než průměr GB/T 6451
	Větší nebo rovno 35	O 30 % nižší než průměr GB/T 6451 skupiny I	O 10 % nižší než průměr GB/T 6451
11	6, 10	O 30 % nižší než průměr GB/T 6451 skupiny I	O 15 % nižší než průměr GB/T 6451
	Větší nebo rovno 35	O 40 % nižší než průměr GB/T 6451 skupiny I	O 15 % nižší než průměr GB/T 6451



9. Kód zvláštního účelu/struktury

Z: Nízká hlučnost

L: Kabelový vývod

X: Na-typ sestavení na webu

J: Plně izolovaný neutrální bod

CY: Pomocný transformátor elektrárny



10. Jmenovitá kapacita a jmenovité napětí

Jmenovitá kapacita: Jednotka kVA, např. 20000, 360000

Jmenovité napětí: Jednotka kV, např. 110, 220



✅️Příklady výkladu modelů



Příklad 1: SFL7-20000/110

• S: Tři-fázové
• F: Chlazení vzduchem-
• L: Hliníkové vinutí
• 7: Úroveň výkonu 7 (splňuje normu GB/T 6451)
• 20000: Jmenovitý výkon 20000kVA
• 110: Jmenovité napětí 110kVCelý popis: Tří{0}}fázový, olej{1}}ponořený, vzduchem-chlazený, dvojité-vinutí, bez-regulace zátěžového napětí, hliníkové vinutí, 20000 kVA, napájecí transformátor 110 kV.



Příklad 2: SWPZ7-Z-360000/220

• S: Tři-fázové
• W: Chlazení vodou-
• P: Nucená cirkulace oleje
• Z: On-regulace zátěžového napětí
• 7: Úroveň výkonu 7
• Z: Nízká hlučnost
• 360000: Jmenovitá kapacita 360000 kVA
• 220: Jmenovité napětí 220kVCelý popis: Tří{0}}fázová, olejová-ponořená, vodou-chlazená, nucený oběh oleje, dvojité-vinutí, regulace napětí při-zátěži, měděné vinutí, nízká hlučnost, 360 000 kVA, napájecí transformátor 220 kV.





Jako profesionální výrobce výkonových transformátorů poskytuje GNEE ELECTRIC přizpůsobená řešení pro globální energetické projekty, zahrnující:

• Výkonové transformátory-ponořené do oleje: 10kV-úroveň napětí 500kV, kapacita 100kVA-360000kVA, energeticky účinná řada měděných vinutí, splňující normy IEC, ANSI a další mezinárodní normy
• Distribuční transformátory suchého-typu: Typ lité pryskyřice, ohnivzdorný a-nevýbušný, vhodný pro vnitřní a speciální prostředí
• Speciální transformátory: Autotransformátory, usměrňovací transformátory, důlní transformátory atd., pro průmysl a těžbu, novou energetiku a další speciální scénáře
• Přizpůsobené služby: Na míru-šité modely transformátorů, úrovně napětí a výkonové parametry podle požadavků zákaznických projektů s kompletní poprodejní{1}}podporou a technickými pokyny



Proč si vybrat GNEE ELECTRIC?

✅ Vysoká energetická účinnost: Všechny produkty splňují nebo překračují mezinárodní normy energetické účinnosti a pomáhají zákazníkům snižovat provozní náklady

✅ Spolehlivá kvalita: Přísně dodržujte normy IEC, GB a další mezinárodní normy s úplným testováním a certifikací

✅ Globální přizpůsobivost: Vhodné pro různá prostředí elektrické sítě v jihovýchodní Asii, na Středním východě, v Africe, Evropě a Americe

✅ Přizpůsobená řešení: Profesionální technický tým poskytuje-službu na jednom místě od návrhu až po poprodejní-prodej





Výkonové transformátory jsou „srdcem“ energetického systému a jejich správný výběr a použití přímo souvisí s bezpečností, účinností a hospodárností energetických projektů. Ať už se jedná o velkorozměrový-přenos energie, průmyslovou distribuci energie nebo speciální aplikace, společnost GNEE ELECTRIC vám může poskytnout vysoce-kvalitní přizpůsobená řešení napájecích transformátorů.
