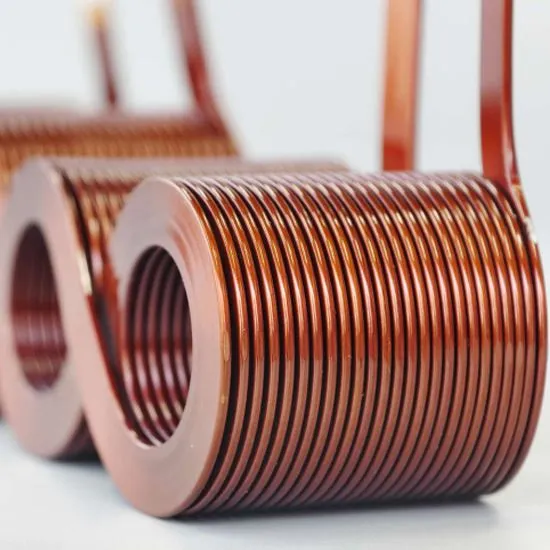

Edge - Velikost vinutí smaltovaný drát

Tepelná třída:180 (h), 200 (c), 220 stupeň (C+)

Dimenze:A: 1,0 mm-7,0 mm; B: 1 mm-25 mm

Norma:GB IEC NEMA JIS, také přizpůsobený podle standardů zákazníků.

Balení cívky:‌

Přijatelné velikosti cívky se pohybují od 250 mm (vnitřní průměr) x 300 mm (vnější šířka) do 250 mm (vnitřní průměr) x 630 mm (vnější šířka)

‌Aplikace produktu:‌

Vhodné pro vinutí v transformátorech, reaktorech, napájecích zdrojích, PV střídačkách, generátorech a jiných elektrických strojích.

S pevným technickým pozadím nabízí skupina GNEE komplexní škálu izolovaného vinutí drátu, který poskytuje řešení pro každý výrobce elektrického motoru, transformátoru a cívky.

Rozsah výroby kapacity magnetu GNEE magnetu pokrývá specializovanou výrobu holých a izolovaných vodičů pro účely elektrotechniky takto:

• Smaltovaný kulatý drát z mědi a hliníku z průměrů 0,05 mm do 5,00 mm
• Holý měď a hliníkový pravoúhlý pás, hotový úsek od 1,00 mm do tloušťky 5,00 mm do šířky 3,00 mm do 20,00 mm
• Smaltovaný měď a hliníkový obdélníkový pás, hotový úsek od průměru 1,00 mm do 5,00 mm, šířka 3,00 mm do 20,00 mm

Výběr vodiče

Měděný drát je nejčastější volbou jako vodič používaný v elektrickém průmyslu. Elektrická vodivost je nejdůležitější charakteristikou každého vodiče. Volby jsou obvykle omezeny spíše na čisté kovy než na slitiny.

U stejných průměrů má hliník, druhá volba vodiče, asi 61% větší odpor než měď. Kromě toho má hliník nižší tepelnou vodivost, která snižuje účinnost chlazení tepelným vedením na chladiče nebo konvekcí pohyblivého vzduchu.

Při zvažování objemu, zejména v malých uzavřených motorech, je měď účinnějším materiálem.

Srovnání mědi a hliníku

Smaltovaný

Izolační třída polyurethanu (PUR): F (155 stupňů)

Tvrdý a flexibilní povlak s dobrou dielektrickou pevností, která nabízí pájetelnost při nízkých teplotách bez předchozího odstranění smaltu. Faktor disipace smaltovaného drátu je nízký a mění se jen málo, dokonce i při vysokých frekvencích nebo za vlhkých podmínek.

Je však třeba poznamenat, že PUR není kompatibilní se všemi impregnačními laky a má omezenou životnost.

Běžné aplikace pro smaltovaný drát jsou v nízkých energetických motorech a transformátorech pracujících při nízkých teplotách, telekomunikačních cívkách a metrech.

Follow Polyester - Imide (PEI - s) Izolační třída: H (180 stupňů)

Tento smalt nabízí výhody polyesteru s vysokou tepelnou a rozpouštědlem - imide s dodatečnou výhodou pájevatelnosti bez požadavku na stripování.

Elektrické a mechanické charakteristiky první třídy plus kompatibilita s impregnačními laky způsobují, že PEI - je preferovanou volbou ve většině tradičních aplikací FUR, jako jsou nízké a střední motory, transformátory a relé.

Polyester - iMide (PEI) Izolační třída: H (180 stupňů)Vysoce výkonný povlak, který má širokou, téměř univerzální aplikaci. PEI nejen nabízí dobrou dielektrickou sílu, flexibilitu a odolnost proti otěru, ale také vysokou tepelnou odolnost, zlepšenou odolnost proti stárnutí a zvýšenou rychlost produkce. Stav - of - - art pei enamels jsou vhodné pro použití v hermetických motorech a olejových ochlazených transformátorech.

Aplikace pro smaltovaný drát PEI zahrnují motory, předřadníky, tlumiče, transformátory a obecné elektrické sestavy pracující při vysokých teplotách.

Polyester - imide s amidem - imide top cor (PEI - ai) Izolační třída: H+ (200 stupňů)

Amid - Imide povlak na vrcholu polyesteru - imide (PEI) základní smalt nabízí vysoký odolnost proti otěru a lepší relativní tření tak, aby se zlepšila schopnost zpracování. Nabízí také vynikající dielektrickou sílu spolu s výrazně lepší tepelnou a chemickou odolností.

PEI - AI je dobře vhodná pro procesy vysoké rychlosti a abrazivního vinutí a v elektrických sestavách, které jsou během normálního provozu mechanicky i tepelně zdůrazněny. Aplikace zahrnují vysokoteplotní hermeticky uzavřené motory, speciální transformátory, tlumiče a předřadníky.

Polyester - imide s poutavým top - kabát (PEI - b)

Termoplastický povlak na horní části polyesteru - Imide Base Enamel nabízí vlastní - kalení. Vytápění odporu je nejlepší metodou pro spojovací cívky pomocí tohoto smaltu.

Pro udržení dobré síly vazby se doporučuje, aby vinutí nefungovaly při teplotách přesahujících 155 stupňů.

Zpočátku pro použití v komunikačním průmyslu je PEI - B použitelný, pokud se při konstrukci cívek nepoužívá žádná podpora nebo první. Vhodné také v reléových cívkách, cívkách třmenu, solenoidů a v otevřených motorech.

Tepelná třída

Stanovení tepelné třídy se provádí testováním nejméně deseti (10) zkroucených párů vzorků smaltovaného magnetického drátu na řadu zvýšených teplot. Vzorky jsou pravidelně odstraňovány a podrobí se testu destruktivního napětí, který není destruktivním důkazem. Pokud není detekováno úplné selhání, vzorky se vrátí do trouby po zaznamenání počtu poruch. Jednotlivé selhání při dané teplotě definují průměrnou životnost při této teplotě.
