Ultra - jemný smaltovaný obdélníkový měděný drát
Máte otázky? Obchodní zástupci GNEE jsou nyní k dispozici pro živý chat
Odeslat e-mail:sales@gneeelectric.com
Tel:+8615824687445
Ultra - jemně smaltovaný obdélníkový měděný drátěný produkt Úvod:
Ultra - jemný smaltovaný rectuangulární měděný drát je menší nebo roven 6 mm². Vyrábí se obdélníkovým měděným vodičem potaženým vysokým teplotním izolačním lakem. Tento produkt může splňovat různé způsoby vinutí zákazníka a parametry produktu zahrnují izolační druhy, teplotní index, tloušťku vodiče a šířku. Přesné smaltovaný plochý drát široce používaný v elektronických transformátorech, napájecích zdrojích, sluneční energii, bezdrátové nabíječkách, automobilové elektronice, přepínači, mobilních telefonech a dalších vysokých - Tech Precision Products.

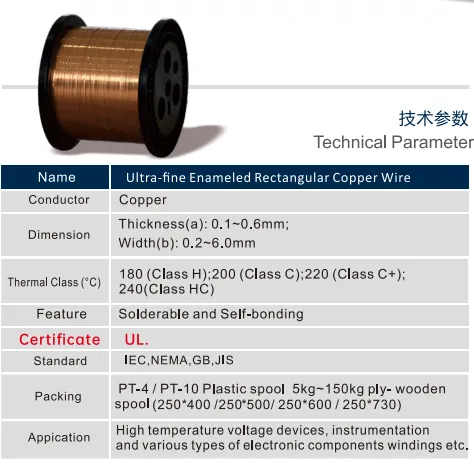

Ultra - jemně smaltovaný obdélníkový parametr mědi:
Ultra - jemně smaltovaný obdélníkový rozsah měděného drátu
Tloušťka A: 0,080-1,20 mm
Šířka B: 0,80-6,00 mm
Tepelná třída: 155C, 180C, 200C, 220C, 240C
Smaltovaný výkonový karet Paraeters
| Název produktu | UEW155 | UEW180 | EI/AIW200 | AIW/220 | PIW240 |
| Standrad |
IEC 60317-20 MW 79C JIS 3202 |
IEC 60317-51 MW 82C JIS 3202 |
IEC 60317-13 MW 35C, 73C JIS 3202 |
IEC 60317-26 MW 81C JIS 3202 |
IEC 60317-46 MW 16C
|
| Teplota | 155 stupňů | 180 stupňů | 200 stupňů | 220 stupňů | 240 stupňů |
| Smaltová základní kabát | Polyuretan | Polyuretan | Polyamid - imide | Polyamid - imide | Polyimid |
| Smaltovaný vrchní kabát | Polyester - imide | ||||
|
Teplota rozkladu |
Větší nebo rovna 200 stupňů c |
Větší nebo rovna 230 stupňů c |
Větší nebo rovna 320 stupňů c |
Větší nebo rovna 350 stupňů c |
Větší nebo rovna 400 stupňů c |
|
230 stupňů c |
260 stupňů c |
380 stupňů c |
410 stupňů c |
450 stupňů c |
|
|
Teplota tepelného nárazu |
Větší nebo rovna 175 stupňům c |
Větší nebo rovna 200 stupňů c |
Větší nebo rovna 220 stupňů c |
Větší nebo rovna 240 stupňů c |
Větší nebo rovna 240 stupňů c |
| 180 stupňů | 200 stupňů | 240 stupňů | 280 stupňů | 300 stupňů | |
|
Svařovací teplota |
380 stupňů c |
390 stupňů c |
Nelze svařovat |
Nelze svařovat | Nelze svařovat |
|
370 stupňů c |
380 stupňů c |
||||
|
Pevnost v tahu |
260MPA |
265MPA |
270MPA |
280MPA |
270MPA |
| Zhroucení | 100 V/µm | 100 V/µm | 90 V/µm | 100 V/µm | 90 V/µm |
|
Rozklad míry poklesu napětí Po ošetření chemického standardního rozpouštědla |
5%
|
0% |
0% |
5% |
0% |
| Produkční rozsah (tloušťka A, šířka B) |
A: 0,080-1,00 mm |
A: 0,080-1,00 mm |
A: 0,080-1,20 mm |
A: 0,080-1,20 mm |
A: 0,080-1,20 mm |
| B: 0,800-6,00 mm | B: 0,800-6,00 mm | B: 0,800-8,00 mm | B: 0,800-8,00 mm | B: 0,800-8,00 mm | |
| Výkon |
● Vynikající svařovatelnost ● Vysoké teplo |
● Přímo přivařené 380 stupňů ● Vysoká odolnost proti teplu |
● Vysoká odolnost proti teplu ● Vysoká mechanická vlastnosti |
● Vysoká odolnost proti teplu ● Vynikající chemikálie odpor |
● Vynikající odolnost proti teplu ● Vynikající chemická odolnost ● Vynikající odolnost proti záření |
| Aplikace |
● Filtr ● Transformátory ● Solenoidy |
● Filtr ● Transformátory ● Solenoidy ● Automobilové cívky |
● Motory |
● Malé motory ● Sransformers ● Solenoidy ● Automobilové senzory |
● armáda ● Space aplikace |
Obdélníkové smaltované měděné dráty a tepelné třídy
Obdélníkové smaltované měděné dráty: měděný drát je potažen vrstvou smaltovací izolace, která poskytuje elektrickou izolaci a chrání dráty před faktory prostředí, jako je vlhkost, chemikálie a otěr.
130 poly vinylace acetal, třída 105, 120; Polyester, třída 130
155 Polyesterimidová vazba, polyesterová třída 155
180 polyesterimid, polyesterimidové vazby, třída 180
200 polyamid imide, duální potahovaný polyester (imid) + polyamid imide, třída 200
Specifikace ultra jemného obdélníkového smaltovaného měděného drátu:
1) Typ:
a) Alkohol rozpustný smaltovaný plochý měděný drát
b) Alkohol rozpustný smaltovaný měď - Clad - hliníkový kulatý a plochý drát
2) Základní materiál: Měď, měď z hliníku
3) Space Factor:
1) AND*78% vinutí pole
2) AND*91% vinutí pole
3) AND*96% okrajové vinutí
4) Struktura: Izolační filmový spojovací film, měděný drát
5) Velikost: 0,050 mm - 0.800 mm
6) Standard: GB6109.8-89
Základní funkce
Obdélníkové smaltované měděné dráty nabízejí zlepšenou hustotu vinutí a lepší využití prostoru ve srovnání s kulatými dráty. To může být zásadní v aplikacích, kde je nezbytná kompaktnost a účinnost.
GNEE se specializuje na smaltovaný průměr plochého drátu a nabízí širokou škálu produktů od tloušťky 0,8 --10 mm a šířka 2-25 mm s 99,99% čistým měděným vodičem a vysoce kvalitními izolačními materiály. Získávání také poskytuje ultratenký plochý měděný drát.
0,02 mm jemný měděný drát utra
Jsme jedním z průkopníků při výrobě mikro tenkých smaltovaných vodičů pod 0,03 mm v Číně. Náš tým výzkumu a vývoje má 18 let tržních zkušeností. Dosáhli jsme cíle „nulového dírky po protažení“ po dobu deseti let. V roce 2019 je náš nejlepší průměr 0,011 mm a bylo dosaženo hromadné výroby. Když displeje vrátí transformátorský průmysl, jsme čínskou značkou č. 1 s podílem dortu. Soupeříme mezi mezinárodně uznávanými značkami smaltovanými dráty pro výrobu, technologii, suroviny, převyšujeme je „služba, rychlá reakce“; O 30% nižší „cena“ je naší výhodou.
|
Charakteristiky |
Technické požadavky |
Výsledky testu |
|
|
|
Vzorek 1 |
Vzorek 2 |
|||
|
Povrch |
Dobrý |
Dobře |
Dobře |
|
|
Průměr holého drátu |
0.020± |
0.001 |
0.02 |
0.02 |
|
Celkový průměr |
0.022-0.024 |
0.023 |
0.023 |
|
|
Odolnost vůči vodiči |
Méně nebo rovna 60,810Ω/m |
56.812 |
56.403 |
|
|
Prodloužení |
Větší nebo rovna 8% |
10% |
10% |
|
|
Rozpad napětí |
Větší nebo rovna 130 V |
212 |
247 |
|
|
Test dírky |
Méně nebo rovné 8 otvorů/5m |
1 |
0 |
|
|
Lepidlo |
Lepidlo |
Dobře |
||
|
Cut - přes |
Cut - přes |
Dobře |
||
|
Tepelný šok |
Tepelný šok |
Dobře |
||
|
Schopnost pájky |
Schopnost pájky |
Dobře |
||
|
Odolnost proti rozpouštědlu |
Odolnost proti rozpouštědlu |
Dobře |
||
2 uew 3 uew ultra jemný smaltovaný měděný drát
S dobrou pájetelností snižuje náklady na výrobu cívek v důsledku eliminace mechanického nebo chemického stripování.
Vynikající charakteristika q '' při vysokých frekvencích.
Vynikající film a flexibilita.
Extrémně odolné vůči různým rozpouštědlům, včetně většiny laků a katalyzátorů tvrdidla.
Dobrá izolace, vynikající kondice, nízký elektrický odpor a žádný hluk.
Specifikace:
| Nominální průměr mm | Tolerance MM | Min. Zvýšení průměru | Max. Celkový průměr | Rozkladové napětí větší než nebo rovné V V | |
| Metoda Mandrel | Zkroucená metoda | ||||
| 0.012 | ---- | 0.013 | 0.015 | 50 | ---- |
| 0.013 | ---- | 0.015 | 0.017 | 70 | ---- |
| 0.014 | ---- | 0.016 | 0.018 | 70 | ---- |
| 0.015 | ---- | 0.017 | 0.02 | 80 | ---- |
| 0.016 | ---- | 0.018 | 0.021 | 90 | ---- |
| 0.017 | ---- | 0.019 | 0.022 | 90 | ---- |
| 0.018 | ---- | 0.02 | 0.023 | 100 | ---- |
52 AWG 2UEW 155 /180 Ultra jemný smaltovaný vodič vinutí mědi
Jemný měděný drát
Ul rozpoznávající třída 155 stupňů produktu Tyai - U155 a 180 stupňů produktu Tyfu - H180.fine smaltovaný měděný drát
Funkce a výhody:
1. Ultrajemný smaltovaný měděný drát: 0,020 mm
2 Miniaturizace: Je možné vytvořit menší technologie zařízení
3. Významné výhody pro designérské inženýry
|
Jméno |
52 AWG 2UEW 155 /180 Ultra jemný smaltovaný vodič vinutí mědi |
|
Klíčové slovo |
Smaltovaný měděný drát |
|
Izolace |
Polyuretan |
|
Tepelné hodnocení |
155 |
|
Průměr smaltovaného měděného drátu |
0,02 mm |
|
Klíčové slovo |
52 AWG 2UEW 155 /180 Ultra jemný smaltovaný vodič vinutí mědi |
|
Charakteristiky |
Technické požadavky |
Výsledky testu |
||
|
Vzorek1 |
Vzorek 2 |
Vzorek 3 |
||
|
Povrch |
Dobrý |
Dobře |
Dobře |
Dobře |
|
Průměr holého drátu |
0.020±0.001 |
0.020 |
0.020 |
0.020 |
|
Tloušťka izolace |
/ |
/ |
/ |
/ |
|
Celkový průměr |
0,022-0,024 mm |
0.023 |
0.023 |
0.023 |
|
Elektrický odpor |
Méně nebo rovna 60,810Ω/m |
56.453 |
56.436 |
56.551 |
|
Prodloužení |
Větší nebo rovna 8% |
11 |
11 |
12 |
|
Rozpad napětí |
Větší nebo rovna 130 V |
253 |
261 |
238 |
|
Pinbole test |
Méně nebo rovná 8 jamkám/5m |
1 |
0 |
1 |
|
Zkušební položky |
Technické požadavky |
|
Výsledky |
|
|
Lepidlo |
Žádná trhlina |
|
Dobře |
|
|
Cut - přes |
200 stupňů 2 minut bez trhlin |
|
Dobře |
|
|
Tepelný šok |
180 ± 5 stupňů /30 minut bez trhlin |
|
Dobře |
|
|
Schopnost pájky |
390 ± 5 stupňů 2sec hladké |
|
Dobře |
|
Izolovaná ultra tenkých pájetelností měděného drátu pro vysokofrekvenční cívky
Funkce
S dobrou pájetelností snižuje náklady na výrobu cívek v důsledku odstranění mechanického nebo chemického stripování.
Vynikající charakteristika q '' při vysokých frekvencích.
Vynikající film a flexibilita.
Extrémně odolné vůči různým rozpouštědlům, včetně většiny laků a katalyzátorů tvrdidla.
SPECIFIKACE
|
Nominální průměr |
Tolerance |
Min. Zvýšení průměru |
Max. Celkový průměr |
Rozpad napětí |
Elektrický odpor
|
|
|
mm |
mm |
mm |
mm |
Větší nebo rovna V |
Ω/km (20 stupňů)
|
|
|
|
|
|
|
Metoda Mandrel |
Min. |
Max. |
|
0.012 |
---- |
0.013 |
0.015 |
50.000 |
142.64 |
157.65 |
|
0.013 |
---- |
0.015 |
0.017 |
70.000 |
118.41 |
133.98 |
|
0.014 |
---- |
0.016 |
0.018 |
70.000 |
102.64 |
120.45 |
|
0.015 |
---- |
0.017 |
0.020 |
80.000 |
89.83 |
104.41 |
|
0.016 |
---- |
0.018 |
0.021 |
90.000 |
74.67 |
97.56 |
|
0.017 |
---- |
0.019 |
0.022 |
90.000 |
66.60 |
85.75 |
|
0.018 |
---- |
0.020 |
0.023 |
100.000 |
59.77 |
75.95 |
|
0.019 |
---- |
0.021 |
0.024 |
100.000 |
53.95 |
67.75 |
|
0.020 |
0.001 |
0.022 |
0.024 |
100.000 |
51.83 |
60.81 |
|
0.050 |
±0.002 |
0.007 |
0.062 |
400.000 |
7981.00 |
9528.00 |
|
0.055 |
±0.002 |
0.007 |
0.068 |
400.000 |
6642.00 |
7815.00 |
|
0.060 |
±0.002 |
0.007 |
0.073 |
500.000 |
5614.00 |
6526.00 |
|
0.065 |
±0.002 |
0.007 |
0.078 |
500.000 |
4807.00 |
5531.00 |
|
0.070 |
±0.002 |
0.007 |
0.083 |
500.000 |
4163.00 |
4747.00 |
|
0.075 |
±0.002 |
0.007 |
0.088 |
550.000 |
3640.00 |
4119.00 |
|
0.080 |
±0.002 |
0.008 |
0.094 |
550.000 |
3209.00 |
3608.00 |
|
0.085 |
±0.002 |
0.008 |
0.099 |
550.000 |
2851.00 |
3187.00 |
|
0.090 |
±0.002 |
0.010 |
0.106 |
650.000 |
2550.00 |
2835.00 |
|
0.095 |
±0.002 |
0.010 |
0.111 |
650.000 |
2294.00 |
2538.00 |
|
0.100 |
±0.002 |
0.011 |
0.118 |
650.000 |
2074.00 |
2286.00 |
|
0.110 |
±0.002 |
0.011 |
0.129 |
---- |
1720.00 |
1882.00 |
|
0.120 |
±0.002 |
0.011 |
0.139 |
---- |
1450.00 |
1577.00 |
|
0.130 |
±0.002 |
0.011 |
0.149 |
---- |
1239.00 |
1340.00 |
|
0.140 |
±0.002 |
0.011 |
0.159 |
---- |
1070.00 |
1153.00 |
|
0.150 |
±0.002 |
0.011 |
0.169 |
---- |
934.10 |
1002.00 |
|
0.160 |
±0.002 |
0.012 |
0.180 |
---- |
822.30 |
879.40 |
|
0.170 |
±0.003 |
0.013 |
0.192 |
---- |
721.10 |
787.10 |
|
0.180 |
±0.003 |
0.014 |
0.204 |
---- |
644.40 |
700.70 |
|
0.190 |
±0.003 |
0.014 |
0.214 |
---- |
579.40 |
627.80 |
|
0.200 |
±0.003 |
0.014 |
0.224 |
---- |
523.70 |
565.70 |
2Uew - f 0,019 mm Super tenký smaltovaný měděný drát pro hodinky
V oblasti elektrotechniky a přesné elektroniky má kvalita použitých materiálů hlavní dopad na výkon a spolehlivost zařízení. Náš ultra - jemný smaltovaný měděný drát je v popředí této inovace a produkt je vynikajícím příkladem izolačního výkonu a trvanlivosti. S průměry od úžasných 0,012 mm do 1,3 mm je náš smaltovaný drát navržen tak, aby splňoval přísné požadavky moderní technologie, zejména v přesných elektronických nástrojích a zařízeních.
|
Nominální průměr (mm) |
0.019 |
||
|
Celkový průměr |
1. stupeň |
Min (mm) |
0.021 |
|
Max (mm) |
0.023 |
||
|
Stupeň 2 |
Min (mm) |
0.024 |
|
|
Max (mm) |
0.026 |
||
|
Stupeň 3 |
Min (mm) |
0.027 |
|
|
Max (mm) |
0.028 |
||
|
Odpor při 20 stupních |
NOM (OHM/M) |
60.29 |
|
|
Min (ohm/m) |
54.26 |
||
|
Max (ohm/m) |
66.32 |
||
|
Rozpad napětí |
1. stupeň |
Min. (V) |
115 |
|
Stupeň 2 |
Min. (V) |
240 |
|
|
Stupeň 3 |
Min. (V) |
380 |
|
Populární Tagy: Ultra - jemný smaltovaný obdélníkový měděný drát, China Ultra - jemně smaltovaného obdélníkového vodiče, dodavatelé, továrna
