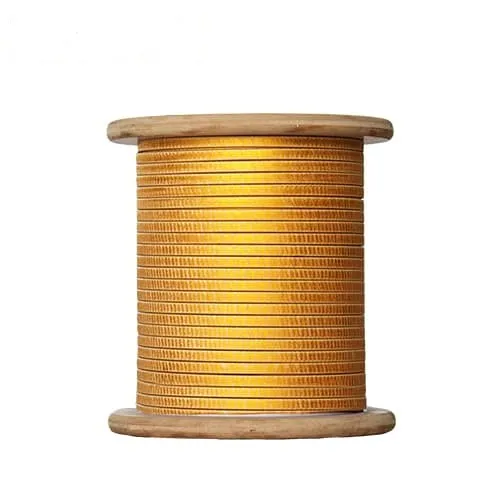

Měděný drát zakrytý vláknem zakrytým vláknem

Dirigent: měď;
Tvar: kulatý a plochý;
Průměry: kulaté: v rozmezí od 2,0 do 7,0 mm, což se promítá na 12-1 AWG nebo 14-1 SWG; Retangular: A: 1-10, B: 3-35;
Tepelná třída: 155C, 180C

Technické specifikace Cu Dirigent Sphelled Glasps Balted Cu

Splný vodič zabalený ze skleněných vláken zabalený na měděný vodič je typem elektrického vodiče, který je izolován vrstvou sklenice vlákna. Tento typ izolace poskytuje kombinaci elektrické izolace a mechanické pevnosti. A to se běžně používá v různých aplikacích, včetně transformátorů, motorů a dalších elektrických zařízení, kde je nutná kombinace elektrické izolace, tepelné odolnosti a mechanické pevnosti. Specifické požadavky aplikace budou diktovat výběr izolačních materiálů a konstrukce.

Struktura měděného drátu zakrytého vlákna

Izolace ze skleněných vláken: Měděný vodič je pokryt vrstvou skleněných vláken, aby poskytoval elektrickou izolaci. Slobra vláken, známá také jako skleněné vlákno, je silný a odolný materiál, který nabízí dobré elektrické izolační vlastnosti. Pomáhá předcházet zkratům a zajišťuje bezpečný přenos elektrických proudů.

Smaltová povlak (volitelný): V některých případech může být na měděném vodiči dalším smaltovaným povlakem před použitím izolace ze skleněných vláken. Tato smaltová vrstva poskytuje zvláštní ochranu před faktory prostředí a pomáhá zlepšit celkovou trvanlivost drátu.

Měděný vodič: Jádro drátu je vyrobeno z mědi, vysoce vodivého kovu běžně používaného v elektrických aplikacích. Měď poskytuje vynikající elektrickou vodivost, takže je vhodná pro efektivní přenos elektrických signálů.

Jméno: Ploché skleněné krytí elektrický hliník /měděný drát
Aplikace: Střední a elektrické vinutí motoru a transformátoru, navíjení instrumentace, transformátory, telekomunikační zařízení.
Materiál vodiče: Typ mědi/hliníku: Izolovaný
Typ vodiče: Solidní izolace: Splní vlákno, polyesterový film nebo polyimidový film
Třída teploty: 130, 155, 180, 200 ° C Vrstvy: Single, dvojité nebo přizpůsobené
Průměr kulatého drátu mědi nebo hliníku: φ1,00-φ6,00 mm
Velikost plochého plochého (hliník): A: 0,90-6,30 mm B: 2,00-25,00 mm Velikost bytu (měď): A: 0,80-5,60 mm B: 2,00-22,00 mm
Charakteristiky: vynikající tepelný šok, dodržování a flexibilita
Standard: IEC, NEMA, GB, JIS, GB/T7672, IEC60317 Certifikace: SGS, UL, ISO, ROHS

Sklověk z vlákna z hliníku/měď je podle požadavků zákazníků, hliník/měděný vodič je rovnoměrně pokryt jednou nebo dvěma vrstvami ne - Alkalingového skleněného vlákna, pak je impregnován v kompatibilním izolačním povlaku a polyeminu a polyemin) a polyemin a polyamin).

Sklo ve vlákně zakrytém izolovaném pravoúhlém plochém hliníkovém drátu může být aplikováno ve tkané páskové formě nebo jako kontinuální vlákno. Ukázalo se, že se jedná o efektivní izolaci, která poskytuje navíječe cívky s vyšší tepelnou stabilitou, odpovídajícími elektrickými vlastnostmi a dobrou odolností vůči otěru po vaření. Sklo je spojeno s lakem pro dielektrickou pevnost pro zlepšení mechanických vlastností.

Vodiče s vláknem LAPP (holé nebo smaltované) jsou velmi vhodné pro vinutí statitorů elektrických motorů, generátorů, speciálních transformátorů a vysokopěťových motorů. Obecně lze tuto izolaci aplikovat tam, kde je vyžadována vysoká mechanická pevnost a vlastnosti vysoké izolace. Vykazuje velmi vysoký stupeň mechanické a tepelné stability.

Holý elektrický hliníkový drát z procesu vytlačování je nejoblíbenějšími materiály pro produkci izolovaného plochého čtvercového hliníkového drátu pokrytého ze skleněných vláken.

Nejběžnější aplikace je v trakčních motorech. Vykazuje velmi vysoký stupeň mechanické a tepelné stability, a to buď pro izolaci třídy F a H, když je impregnována polyesterem, polyesterovým imidem nebo epoxidovým impregnačními laky. Pro vyšší tepelnou třídu lze skleněné vlákno - lapované vodiče impregnovat silikonovými pryskyřicemi tepelné třídy 200.

Obecné typy:
1. Jedno skleněné vláknové měď / hliníkový plochý dráty
Struktura jediného skla a smaltovaného kulatého kulatého hliníkového drátu na vinutí hliníkového drátu je v podstatě stejná jako u skleněného drátu, kromě toho, že holý vodič je nahrazen smaltovaným drátem. Tento typ klikatého drátu je „vyztužená izolace“, která se vztahuje na vinutí motorových elektrických produktů s vysokým pracovním napětím a požadavky na vysokou spolehlivost. Například smaltovaný kulatý měděný drát s jedním sklením může být použit pro vinutí motoru v těžkých pracovních prostředích, jako jsou doly. Existuje 130-220 různých teplotních indexů pro lak „jádro“, ale protože index maximální teploty odolnosti laku je 180, je teplotní index tohoto typu navíjecího drátu pouze 130, 155 a 180.

2. Dvojitá skleněná vláknina měď / hliníkový plochý drát
Pro drát potažený vláknem s dvojitým skleněným vláknem se skleněné vlákno a polyesterové vlákno obecně používají k ponoření a potažení odpovídající speciální barvy pro skleněné vodič potažené vláknem pro kontinuální vinutí povlak, který je třeba sušit. Dvojité skleněné vlákno musí být potaženo dvakrát v obou směrech rotace. Obecně se používá pro velké elektrické spotřebiče, jako jsou transformátory a svařovací stroje.
Dvojitá skleněná vlákna mohou také pokrýt smaltované dráty, takže lze získat jak charakteristiky smaltovaných vodičů smaltovaných tlakových vodičů, tak charakteristiky tepelné odolnosti skleněných vláken. Dvojitý skleněný drát zabalený vodič je měděný drát zabalený se vrstvou skleněného drátu pro izolaci.

3. drát zabalený na zabalený ze skleněných vláken zabalený
Izolační struktura tohoto typu klikatého drátu je nejprve zabalena filmem na drátu a poté zabalena jednotkami nebo dvojitými skleněnými vlákny. Musí být impregnován nekompatibilním izolačním povlakem požadovaného tepelného stupně a pečené, aby se vytvořilo celek mezi skleněným vláknem, filmem a vodičem. Produkt je charakterizován relativně tenkou tloušťkou izolace a vysokou hodnotou napětí. Je zvláště vhodný pro vysoký - napěťový motorový vinutí s pracovním napětím 6 kV a vinutími jiných motorů a elektrických výrobků. Index teplotní odolnosti tohoto produktu je 130, 155 a 180/200. Zabalený polyesterový film s indexem odolnosti teploty 130, zabalený polyestemidový film s indexem odolnosti teploty 155 a 180/200 nebo polyesterimid F46 kompozitní film (izolační flexibilita navíjecího drátu posledně jmenovaného je lepší než tloušťka filmu), tloušťka filmu je obecně 0,05 mm tloušťka. Pokud se použije 0,02-50,03 mm, lze produkt s nominální tloušťkou izolace 0,02 mm vyrobit přidáním jedno skleněné vlákno. Jeho rozpad napětí není menší než 2500 V a jeho izolační výkon je lepší než výkon smaltovaného skleněného měděného plochého drátu.
Tento produkt má odolnost proti rozpadu napětí a odolnost proti teplotě 130, 155, 180 a 200. Je široce používán pro vinutí reaktorů, transformátorů, motorů nebo jiných podobných elektrických produktů.
Polyesterový film nebo polyimidový film se překrývá o více než 30%a návrat dvou vrstev skleněného vlákna musí být protilehlý. Drát třídy F se ponoří do izolační barvy třídy F a drát třídy H se ponoří do izolační barvy třídy H
155 Film zabalený drát (měď a hliník): Izolační struktura je tvořena spodním polyesterovým filmem plus skleněnou vlákno a speciální izolační barvou zabalenou drátem po vysoké pečení a vytvrzování teploty a vytvrzování. Ve srovnání s jediným drátem zabaleným drátem má vynikající elektrický výkon, vynikající odolnost proti opotřebení a vysokou mechanickou pevnost drátu zabaleného drátu a zlepšuje ochranu životního prostředí produktu. Transformers, Motors Excelleging v reaktoru a dalších oborech zajišťuje vynikající adaptabilitu na vinutí, transformátory, motory.
Třída 180/200 Film zabalený drát (měď a hliník): Izolační struktura je tvořena spodním polyimidovým filmem plus skleněnou vlákno a speciální izolační barvou zabalenou drátem po pečení a vytvrzováním a vytvrzováním. Ve srovnání s jediným drátem zabaleným drátem výrazně zlepšuje elektrický výkon a teplotní odolnost produktu. Současně má vynikající odolnost proti opotřebení a vysokou mechanickou pevnost drátu zabaleného drátu a zlepšuje ochranu produktu na životní prostředí. Zatímco zajišťuje vynikající přizpůsobitelnost vinutí, je výrazná v polích transformátorů, motorů, reaktorů atd., Kde jsou požadavky na elektrickou a teplotu vysoké.

Sklo - vlákno zakrytý drát

TEST:
