Třída 200 polyester nebo polyesterimid přeplněné polyamidem - imide smaltovaný kulatý hliníkový drát
Máte otázky? Obchodní zástupci GNEE jsou nyní k dispozici pro živý chat
Odeslat e-mail:sales@gneeelectric.com
Tel:+8615824687445
Tento drát má primární povlak polyesteru nebo polyesterimidu. A sekundární kabát polyamidu - imide. Je navržen tak, aby poskytoval zvýšené tepelné, mechanické a elektrické vlastnosti.
Rozsah nominálních průměrů vodičů, které se tento dokument vztahuje, je:
Stupeň 0,250 mm až do 3 150 mm;
Stupeň 0,250 mm až do a včetně 5 000 mm.
Nominální průměry vodiče jsou uvedeny v bodě 4 LEC 60317-0-3: 2008 a IEC 60317-0-3: 2008/AMD1: 2013.
Smaltovaný kulatý hliníkový drát s povlaky polyesteru nebo polyesterimidu a přes potahování polyamidem - imide. Představuje specializovaný typ magnetového drátu používaného v různých vysokých - výkonných elektrických a elektronických aplikacích. Tato kombinace materiálů zajišťuje vynikající tepelné, mechanické a elektrické vlastnosti, díky čemuž je vhodná pro náročná prostředí.
Kombinace polyesteru nebo polyesterimidu s polyamidem - Imide Coatings na hliníkovém drátu poskytuje více vysokých - výkonnosti, náklady - efektivní. Jeho zvýšená tepelná stabilita, mechanická trvanlivost a chemická odolnost činí ideální pro transformátory, motory, generátory, cívky a další náročné aplikace.
Základní materiál: Hliník. Lehký a flexibilní. Vynikající elektrická vodivost. Náklady - efektivní ve srovnání s mědi.
Teplota vodiče navíjejícího
Třída 200 je tepelná třída, která vyžaduje minimální teplotní index 200 a teplotu tepelného šoku nejméně 220 stupňů.
Teplota ve stupních Celsia odpovídající indexu teploty není nutně. Doporučuje se provozovat drát, což bude záviset na mnoha faktorech, včetně typu příslušného zařízení.
Cut - prostřednictvím: Během 2 minut při 320 stupních se nedojde k žádnému selhání.
Index teploty: Ustanovení 15 LEC 60317-0-3: 2008 a LEC 60317-0-3: 2008/AMD1: 2013 platí. Index minimální teploty musí být 200.
Odolnost vůči chladivům: Procento extrahovatelné hmoty nesmí překročit 0,5%. Požadavek na rozpis napětí musí být 75% minimální stanovené hodnoty.
Specifikace-IEC 60317-25-2020 Standard
Referenční standard Požadavky na polyester nebo polyesterimid nad potaženým polyamidem - imide smaltovaný kulatý hliníkový drát, třída 200.
Tato část LEC 60317 specifikuje požadavky smaltovaných kulatých hliníkových vinutí dráty třídy 200 s duálním povlakem. Základní povlak je založen na polyesteru nebo polyesterimidové pryskyřici. Lze jej upravit za předpokladu, že si zachovává chemickou identitu původní pryskyřice a splňuje všechny specifikované požadavky na dráty. Superponovaný povlak je založen na polyamidu - Imide Resin.
Primární povlak: polyester nebo polyesterimid.
Toto je rozsáhle používán smalt drátu s vynikajícími tepelnými vlastnostmi, třídou 180 nebo vyšší. Lze jej použít na jednoduché potahování - a dvojité - potahovací aplikace.
Přiměřená tepelná stabilita: Tyto povlaky mohou obvykle odolat teplotám až 180 stupňů, což je činí vhodné pro teplotní aplikace s vysokou -.
Poskytuje dobrou izolaci a mechanickou sílu. Odolné vůči rozpouštědlům a chemikáliím.
Sekundární povlak: polyamid - imide.
Polyamid - Imide (PAI) je známý pro svůj vynikající tepelný a chemický odolnost. Vynikající mechanický - Uchovávání vlastnosti při zvýšených teplotách.
PAI může vydržet teploty až do 220 stupňů nebo vyšší, čímž se rozšiřuje operační rozsah drátu. Nabízí výjimečnou odolnost vůči široké škále chemikálií, včetně rozpouštědel a korozivních látek.
Odolnost vůči otěru (nominální průměry vodiče až do a včetně 2 500 mm)
Drát musí splňovat požadavky uvedené v tabulce 1.
U středních nominálních průměrů vodiče se provádí hodnota dalšího největšího průměru nominálního vodiče.
| Tabulka 1 - Odolnost vůči otěru | ||||
| Nominální průměrná vodič | 1. stupeň | Stupeň 2 | ||
| Minimální průměrná síla na selhání | Minimální síla k selhání každého měření n | Minimální průměrná síla na selhání | Minimální síla k selhání každého měření n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
Proč si vybrat polyester třídy Chalco 200 přeplněný polyamidem - imide smaltovaný kulatý hliníkový drát?
Výrobní standard
GBT 23312.7-2009, IEC 60317-25-2020
Osvědčení
Výrobky Chalco jsou vyráběny v našem stavu - - - Art Factory v přísných systémech kvality a environmentálního řízení, certifikováno ISO.
výrobní schopnost
Výroba a řízení odpovídá mezinárodnímu systému kvality energie a zajišťuje nejlepší kvalitu dlouhé životnosti, vysokou mechanickou pevnost, vysokou elektrickou vodivost a vysokou teplotní odolnost.
Specifikace 200 třídy polyesteru přeplněné polyamidem - imide smaltovaný kulatý hliníkový drát
| Slitina | Zmírnit | Specifikace | |
| Zhušťování | Vnitřní ID | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| Tolerance tloušťky | +0.02 mm /0 mm | ||
Odolnost škrábanců 200 tříd polyesteru přepsána polyamidem - Imide smaltovaný kulatý hliníkový drát
| Nominální průměr vodiče mm | 1 třída | 2 třída | ||
| Minimální průměrná škrábance n | Minimální škrábání síly v každém testu n | Minimální průměrná škrábaná síla N | Minimální škrábání síly v každém testu n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| Poznámka: Pro střední velikost nominálního průměru vodiče by měla být provedena hodnota dalšího většího průměru nominálního vodiče. | ||||
Prodloužení 200 tříd polyesteru přeplněné polyamidem - imide smaltovaný kulatý hliníkový drát
| Nominální průměr vodiče mm | Prodlouženíminimální | Minimální pevnost v tahu | |
| Nad | Až dovnitř | % | Norm - 2 |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
Rozpad napětí 200 tříd polyesteru přeplněný polyamidem - imide smaltovaný kulatý hliníkový drát
| Nominální průměr vodiče mm | Minimální rozkladové napětí (hodnota RMS) V | |||
| třída 1 a třída 1b | třída 2 a třída 2b | |||
| Pokojová teplota | Zvýšená teplota | Pokojová teplota | Zvýšená teplota | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1.000 až do 2 500 | 2700 | 2700 | 5000 | 3800 |
Charakteristiky 200 - Třída Polyester/Polyamid-Imide Composite Emalleted Alinum Ground Wire
Za suchých a mokrých podmínek je vynikající odpor rozkladu napětí;
Vynikající změkčení a výkon tepelného šoku;
Vynikající filmová houževnatost a odolnost proti poškrábání;
Anti - chladivo, chemické rupin vynikající korozní výkon;
Drát polyesterový primer má více vynikajícího přilnavosti a změkčení;
Smaltovaný drát polyesterimidu má více vynikající odolnosti vůči přetížení, stárnutí tepla a vysokoteplotního pěnivého výkonu;
Kompatibilní s většinou impregnačních barev.

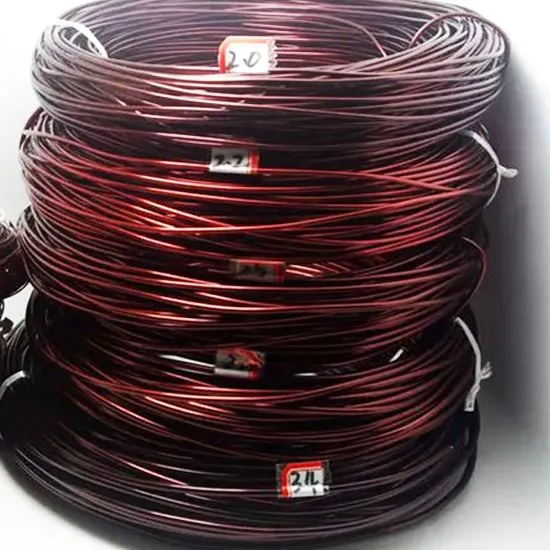

0,8 mm 1,0 mm 1,25 mm 2,0 mm 2,2 mm 2,5 mm 3,0 mm 3,4 mm smaltovaný hliníkový kulatý drát
Opatření pro použití 200 - Třída Polyester/Polyamid-Imide Composite Emalleted Hliníkový kulatý dráty
Je snadné být hydrolyzován ve vodě - obsahující těsnicí systém (při jeho používání k utěsnění motorů a elektrických spotřebičů buďte opatrní);
Nekompatibilní s polyvinylchloridem, neoprenem atd., Chlor - obsahující polymerní sloučeniny a nekompatibilní s chloridem - ion - obsahující soli;
Hliníkový jádro smaltovaný drát má špatnou elektrickou vodivost a není vhodný pro elektrická vinutí motorů s vysokým výkonem, krátký - přetížení termínu a dlouhý - termín;
Pracovní teplota smaltovaného drátu hliníku smaltovaného jádra používaného v motoru chladicího kompresoru by neměla překročit 130 stupňů;
Provozní teplota chladicího kompresorového motoru pro smaltovaný vodič s polyesterovou základnou by neměla překročit 130 stupňů.
Aplikace 200 třídy Polyester/Polyamidiimid kompozitní smaltovaný hliníkový kulatý dráty
Přenos energie:Polyester/polyamid imide kompozitní smaltovaný hliníkový kulatý dráty lze použít jako přenosový potrubí k přenosu energie z elektráren na různé koncové uživatele. Ve srovnání s tradičními měděnými dráty mají hliníkové dráty nižší náklady a lehčí hmotnost, což může snížit ztráty přenosu.
Výroba motoru:Tento kompozitní smaltovaný drát se také široce používá ve výrobním průmyslu. Může být použit k výrobě různých typů motorů, včetně motorů AC a DC. Izolační vrstva smaltovaného drátu má dobrý izolační výkon a odolnost proti teplu, která může chránit dráty ve vysokorychlostním teplotním prostředí a poskytovat spolehlivou elektrickou izolaci.
Okamžitá citace
Výroba transformátoru:Při výrobě transformátoru se také často používá polyester/polyamid imide smaltovaný smaltovaný kulatý hliníkový kulatý dráty. Transformátory jsou důležitými komponenty v energetickém systému, které se používají ke změně úrovní napětí. Smaltované dráty hrají vodivou a izolační roli ve vinutí transformátorů, což umožňuje efektivní přenos a přeměnu elektrické energie.
Obecně se pro vinutí motorů chladicích zařízení a vysokých teplotních motorů a suchých - typu Transformátory používá polyester/polyamid imide smaltovaný smaltovaný smaltovaný hliníkový kulatý drát; Cívka vysoké - teplotní elektrické přístroje; Různé průmyslové motory, zejména často začínající motory a přetížené vinutí motoru; Vinutí motoru elektrického nástroje; Počáteční automobily a generátorové motor. Elektronické předřadníky a vinutí napájecího napájení mají důležité aplikace při přenosu energie a výrobě motoru. Mezi jejich vlastnosti patří nízké náklady, lehký a dobrý elektrický výkon, díky čemuž jsou jedním z klíčových materiálů v energetickém průmyslu a elektrotechniky.
Různé specifikace produktu:
| Smaltovaný kulatý hliníkový drát
Průměr (mm): 0,15-5,33 Třída teploty: 130,155,180,200 240 |
Smaltovaný plochý hliníkový drát
Průměr (mm): A: 1,0-10.0, B: 2,0-16 Třída teploty: 130,155,180,200 240 |
| Smaltovaný kulatý měděný drát
Průměr (mm): 0,1-5,0 Třída teploty: 130,155,180,200,220 |
Smaltovaný plochý měděný drát
Průměr (mm): A: 0,8-5,6, B: 2,0-16 Třída teploty: 180 200 220 |
| Drát zakrytý bez tkaného hadříku/ polyesteru
Průměr (mm): kulatý: 1,7-8,0, byt: A: 1-8, B: 3-25 Třída teploty: 220 |
Polyimidový film zabalený drát
Průměr (mm): kulatý: 1,7-8,0, byt: A: 1,0-8, B: 3-25 Třída teploty: 240 |
| Filmový zabalený smaltovaný drát
Průměr (mm): kulatý: 1,7-5,0 A: 0,8-5,6, B: 2-16 Třída teploty: 220 |
Drát zakrytý papírem nomex
Průměr (mm): kulatý: 1,7-8,0, byt: A: 1-10, B: 3-25 Třída teploty: 220 |
| Film zabalený z vlákniny
Průměr (mm): kulatý: 1,7-6,0, byt: A: 0,3-5,6, B: 2-16 Třída teploty: 220 |
Drát zabalený papírem Kraft
Průměr (mm): kulatý: 1,7-8,0 A: 1-8, B: 3-25 Třída teploty: 240 |
